    空调系统性能分析

    发布时间:2013-12-19

    浏览次数:

    • 汽车空调系统是现代汽车不可缺少的部分,好的空调系统不仅噪音低,制冷效果好,而且燃油消耗低,除霜除雾效果好。应用CFD分析技术可以进行以下工作:(1)风道流场分析。CFD分析主要涉及空调风道稳态气动分析和瞬态的气动噪声分析。(2)除霜除雾的性能分析。国家标准中对除霜除雾的性能有着严格的规定。运用CFD 分析暖风在车窗玻璃上的流动情况,以及不同时刻的除霜效果。根据CFD 分析结果,可优化出风口大小及角度,达到提高空调除霜除雾效果。(3)乘客舱温度场舒适性分析。通过CFD 技术分析,可以得到乘客舱内空气流动情况、温度分布情况和温度变化情况。

      空调系统性能分析涉及风道内气动计算、气动噪音分析、传热和相变方面。有限元在线在空调系统的分析方面具有成熟的空调系统分析和优化经验。分析问题涉及空调风道流量配比计算和优化出风口流速、瞬态除霜分析,除霜风道改进以及风道噪音计算等内容。

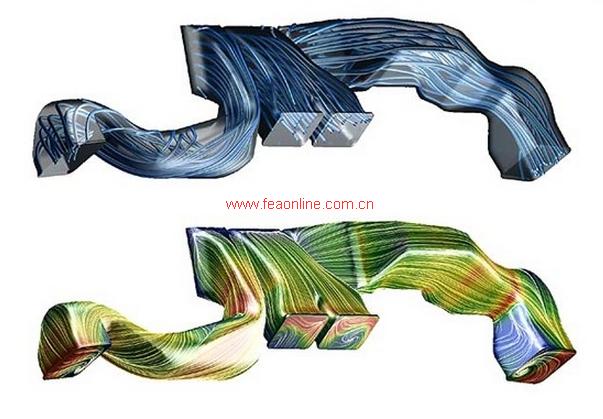

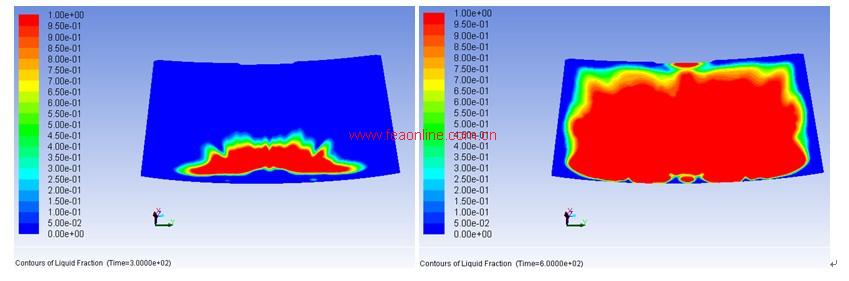

      针对空调系统性能分析,有限元在线将计算分为三个部分。第一部分:风道稳态分析。稳态分析中对冷气流进行分析,优化气流在风挡玻璃上的分布,包括流量分配、挡风玻璃上的风速及流场流线等方面,提高除霜除雾效果;第二部分,除霜瞬态分析。瞬态主要对除霜除雾过程进行分析,考察不同时刻除霜除雾效果,判断是否满足法规要求。根据计算结果提出优化方案,并进行验证计算,使其除霜除雾满足法规要求。第三部分对各风道进行瞬态分析,计算各风道气动噪音。采用非稳态计算,得到压力脉动和时间变化过程,再用ACOUSTICS模块对静压脉动继续快速傅里叶变换,得到时域频谱,通过对频谱的分析,了解主要噪声类型和噪声源产生位置,为降低风噪提供改进依据。
