      汽车空调风道系统分析
      案例类别
      流体分析
      问题描述
      发动机是汽车设计的重中之重,是汽车的动力之源。发动机的性能直接影响到汽车的经济性和动力性,而发动机舱内的温度又直接影响到发动机的动力性和经济性。提高发动机性能的方法之一是得到整车尤其是发动机舱内器件,如发动机、冷却系统、排气系统的温度分布,然后指导冷却系统的设计改进。在车型设计初期就获得各种设计方案的可能结果并反复作用检验校核的唯一途径是利用CFD仿真技术。
      本例运用SCRYU/Tetra软件进行流场分析计算,使用非结构化网格以控制体积法(FVM),通过一维冷却系统提供的热边界计算得到舱内空气流动情况以及各部件温度分布,评价和考核了舱内布局情况。
      应用软件
      网格划分
      应用ANSA进行网格划分
      计算求解
      应用SCTETRA进行求解
      计算分析

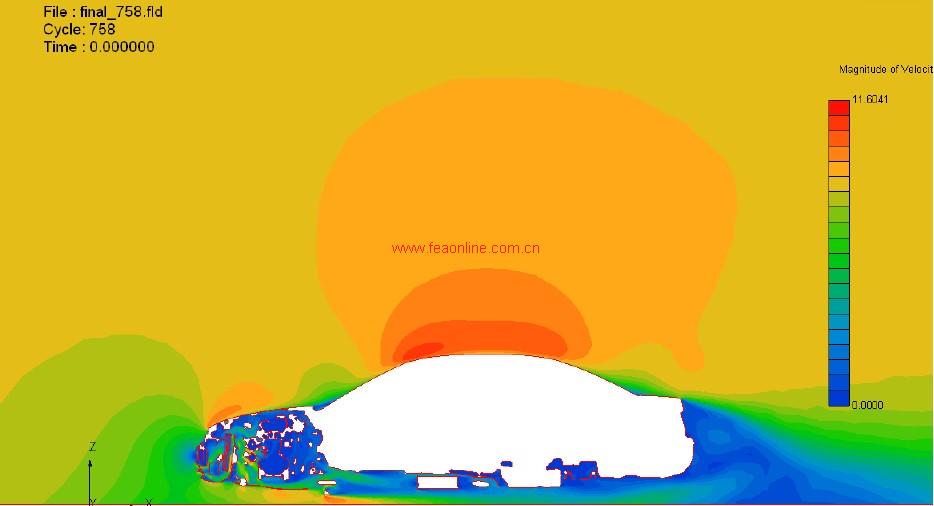

      整个流场速度分布

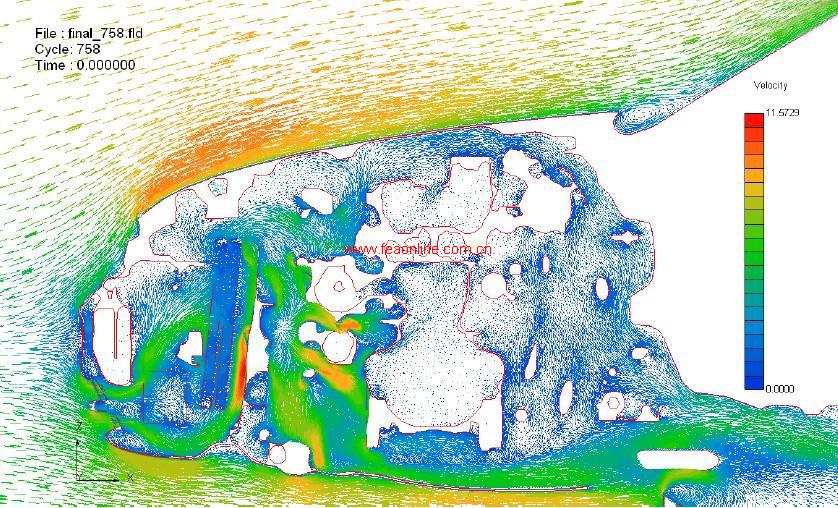

      发动机轴对称截面上速度矢量图

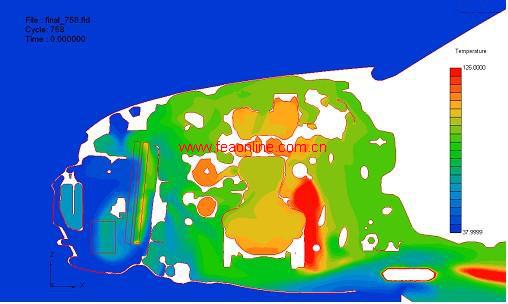

      发动机轴对称截面上温度分布
