    汽车空调风道系统分析

    发布时间:2013-12-27

    浏览次数:

    • 案例行业

      汽车行业

      汽车空调风道系统分析

      案例类别

      流体分析

      问题描述

      本项目采用大型商用流体分析软件进行了某型空调风道系统的流体动力学分析,得出了汽车吹面、除霜和吹脚管道出风口风量比例的匹配,并在此基础模拟除霜模式下的瞬态除霜性能,得到不同时刻的除霜效果通过对空调风道原始设计模型的计算和优化,得到符合项目开发值的模型。在瞬态计算的基础上进行空调风道的气动噪音分析。

      应用软件

      网格划分

      应用ANSA进行网格划分

      计算求解

      应用SCTETRA进行求解

      计算分析

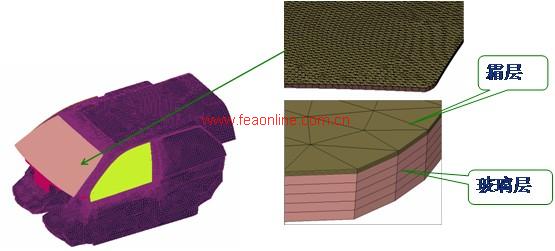

      除霜瞬态分析网格模型

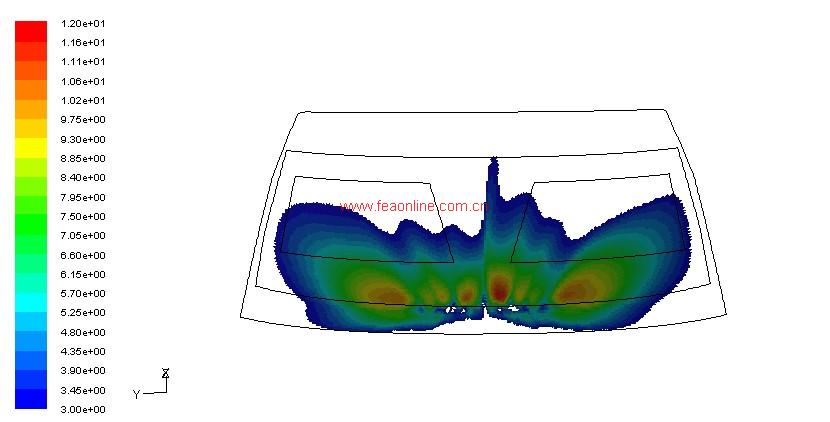

      (a) 优化前

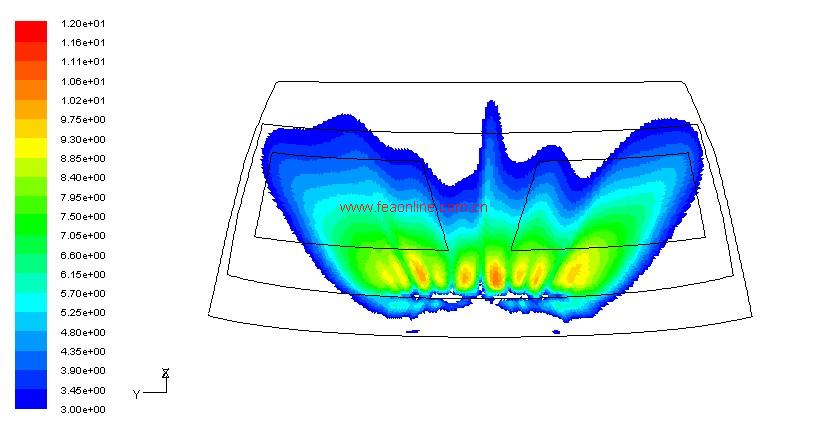

      b)优化后

      优化前后挡风玻璃表面风速分布

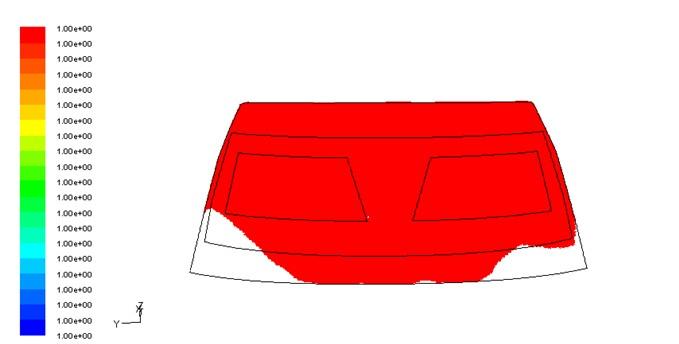

      20min时前挡风玻璃上的融霜液态分布

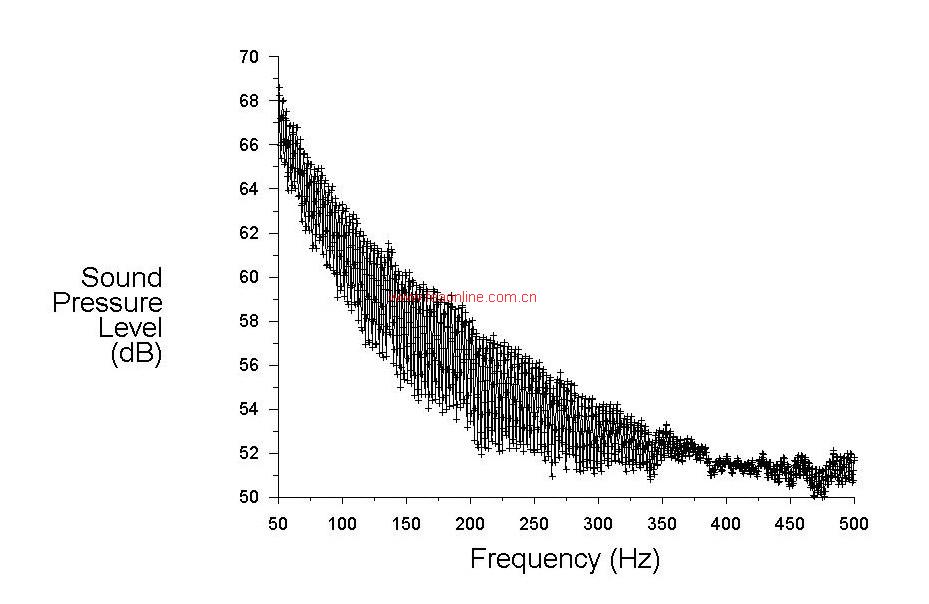

      吹面风道某测点声压分布
