    Abaqus中PCB扩展模块

    发布时间:2013-12-18

    浏览次数:

    • 案例行业

      电子行业

      Abaqus中PCB扩展模块

      案例类别

      芯片封装分析

      问题描述

      随着PCB设计的不断复杂,急需提出有创新、高效的算法。由SIMULIA南部区域工程师创建的PCB建模扩展模块,可高效的进行PCB的建模以及物理性质的仿真计算,从而缩短了产品研发周期并且降低了原型成本。

      应用软件

      网格划分

      应用ANSA进行网格划分

      计算求解

      应用ABAQUS进行求解

      计算分析

      随着PCB设计的不断复杂,急需提出有创新、高效的算法。由SIMULIA南部区域工程师创建的PCB建模扩展模块,可高效的进行PCB的建模以及物理性质的仿真计算,从而缩短了产品研发周期并且降低了原型成本。

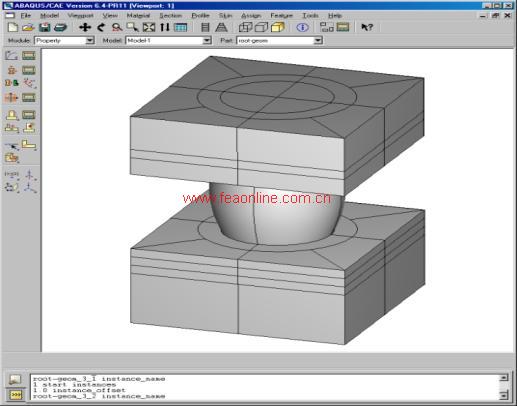

      特性及优点:PCB建模扩展模块与Abaqus/CAE完全结合在一起,基于广泛应用的IDF(中间数据格式)技术,自动导入PCB几何模型并划分网格。可使用多种过滤器来控制几何模型的建立,如导入元件的尺寸以及预包含钻孔的直径。如果IDF数据不可用,可通过PCB建模器手动定义板和元件的几何模型。

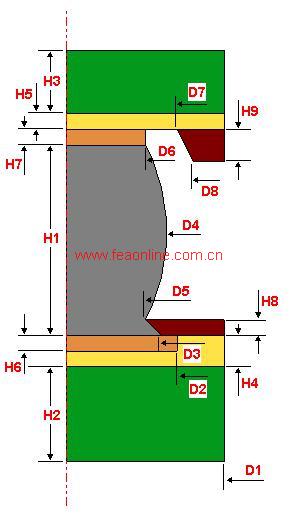

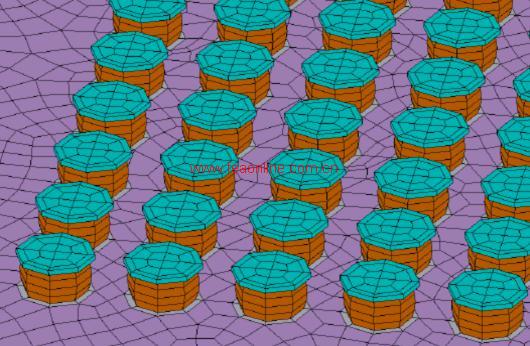

      另一个特性即,BGA(球焊栅格阵列)支持对含铅及无铅焊接行为的模拟,包括四种不同的球焊类型。可在板的上部或底部元件中应用球焊,或使其按照栅格阵型分布,还可以按照自定义的列表放置在任意的位置。外加很多控制参数,如板和元件的网格尺寸,球焊的尺寸,可通过绑定/合并元件选项来自动创建板及元件的网格
