    汽车橡胶悬架分析

    发布时间:2013-12-31

    浏览次数:

    • 案例行业

      橡胶产品分析

      汽车橡胶悬架分析

      案例类别

      汽车橡胶悬架分析

      问题描述

      橡胶悬架是一种用橡胶弹簧代替传统钢板弹簧的一种新型悬架系统。该种悬架是利用橡胶材料特有的大变形、非线性特性来使得悬架系统既能满足舒适性的要求又能兼顾操纵性能的要求,同时利用橡胶自身减隔振特性,达到减震降噪的目的。尤其是橡胶悬架自重轻的特点,符合国家汽车轻量化的政策,因而受到各大主机厂的关注。目前对橡胶悬架的研究在国内还很少,橡胶悬架结构复杂,性能要求严格,其开发设计难度大,周期长。使用有限元分析技术来降低开发成本,缩短开发周期意义重大。

      计算分析

      下图为某款车TMT自主开发的一款橡胶悬架,通过有限元方法对该型橡胶悬架整体进行承载特性分析。 采用NASA软件建立有限元模型,使用Abaqus进行分析。

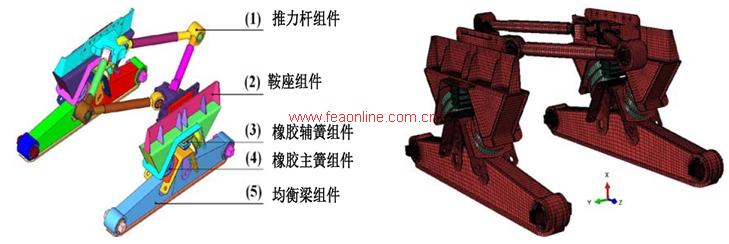

      橡胶悬架系统组成及三维模型

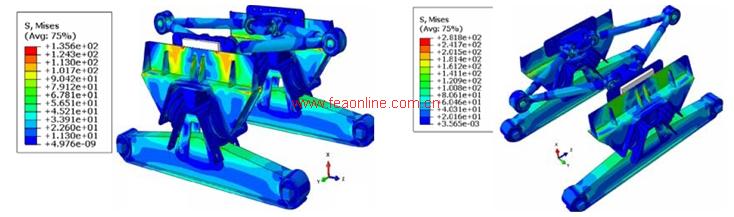

      空载工况下橡胶悬架承载特性                            满载工况下橡胶悬架承载特性

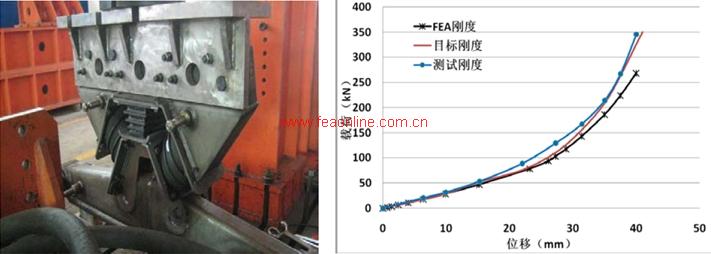

      橡胶悬架系统刚度特性试验                                       FEA仿真、实际试验与理想刚度对比
