    除霜性能分析

    发布时间:2013-12-18

    浏览次数:

    • 1.问题

      空调系统除霜除雾性能是整车开发中的一项重要指标。国家标准GB11555-1994《汽车风窗玻璃除霜和除雾系统的性能要求及实验方法》中对除霜除雾系统的性能有着严格的规定,该标准要求20min时A区冰层除尽区域占A区面积的80%,40min时B区冰层除尽区域占B区面积的95%以上。利用CFD方法对除霜过程进行动态仿真,可以快速获得:1. 当前吹风口的除霜效果;2.不同结霜厚度下除霜的时间;3.影响除霜效果的原因。方便方案对比,及与国标进行对比。可采用CFD方法改变除霜导流板位置和角度及风道走向来优化汽车挡风玻璃的的除霜性能,从而减少试验成本和设计时间。

      2.软件

      前处理软件:ANSA、STAR-CCM+

      求解软件:STAR-CCM+、SC/tetra或Fluent

      后处理软件:STAR-CCM+、SC/tetra或Fluent

      3.分析案例

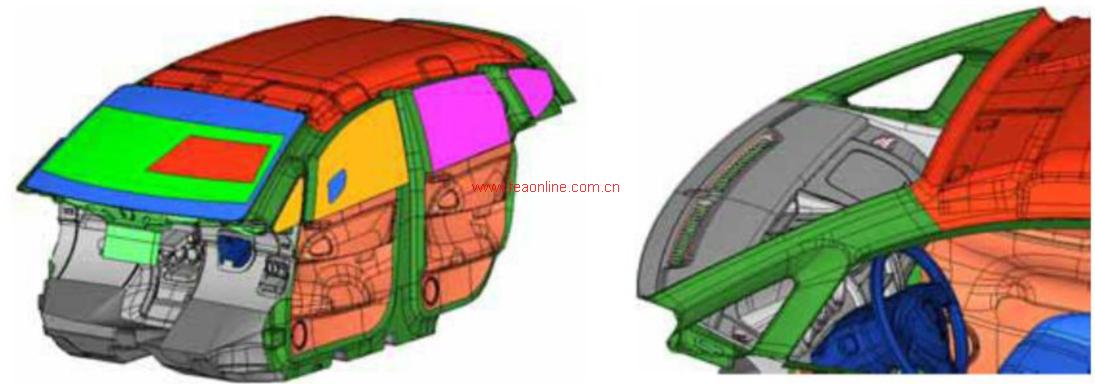

      几何模型

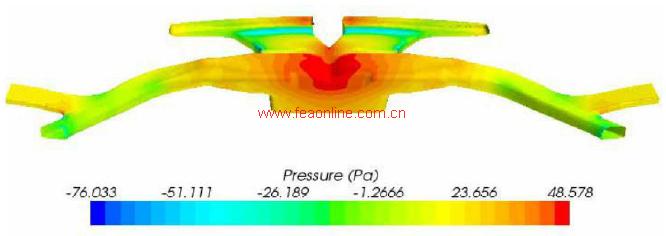

      除霜风道压力分布

      风道出口速度矢量图

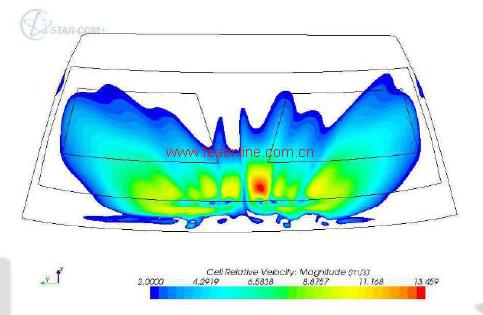

      前挡风玻璃风速(>2m/s)分布

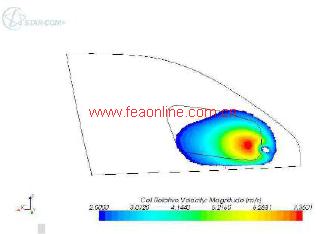

      侧挡风玻璃风速(>2m/s)分布
