    采用Debond命令的方法实现裂纹形成与扩展

    发布时间:2014-01-02

    浏览次数:

    • 案例行业

      损伤与断裂分析

      采用Debond命令的方法实现裂纹形成与扩展

      案例类别

      采用Debond命令的方法实现裂纹形成与扩展

      问题描述

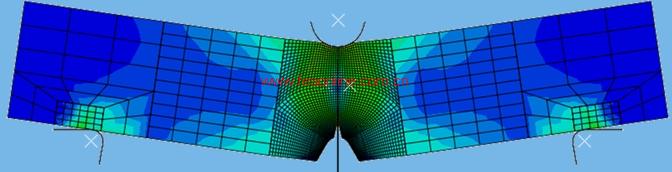

         采用Debond实现I型载荷的三点弯曲试样裂纹扩展

         采用VCCT方法实现复合材料层合板的开裂

      计算分析

      采用Debond实现I型载荷的三点弯曲试样裂纹扩展

      该案例描述了遭受I型载荷的三点弯曲试样,在给定裂纹扩展长度计算公式的情况下,随着外部载荷的增大,裂纹逐渐扩展的过程。通过指定裂纹起始,与扩展判据,很好的演示了裂纹的扩展。

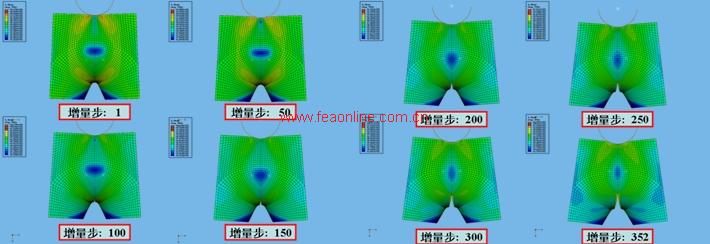

      如图分别演示了模型在不同的增量步的裂纹逐步扩展的模拟结果。

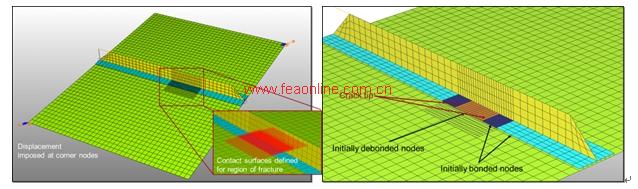

      采用VCCT方法实现复合材料层合板的开裂

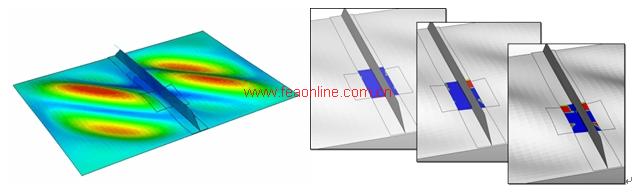

      虚拟裂纹扩展技术(VCCT)可以很好的模拟航空和航天飞行器表面蒙皮、层合板结构或粘接的结构件的开裂、结构屈曲失效,如复合材料层合板的单面或双面的“开粘”问题,T型结构受到拉伸后粘结位置的开裂等。


      tjoint

      飞行器中常用的蒙皮/桁梁整体结构强度和破坏的分析,预测复合材料层合板的后屈曲相应分析中开裂的起始和扩展过程分析。

      Panel 9_40x40 At Failure Load
