    有限空间中的爆炸对建筑物的冲击分析

    发布时间:2014-01-02

    浏览次数:

    •

      案例行业

      爆炸冲击分析

      有限空间中的爆炸对建筑物的冲击分析

      案例类别

      有限空间中的爆炸对建筑物的冲击分析

      问题描述

      有限空间中的爆炸对建筑物的冲击分析

      计算分析

      创建有限元模型为一个密闭房间,水泥墙壁与水泥地面被当成刚性壁来处理,即假定墙体不通过弹塑性变形来吸收爆炸所释放的能量。假定密闭空间与外界完全隔绝,没有气体泄露。炸药起爆假设在中心起爆。

      密闭房间几何和网格的有限元模型如图,炸药为圆柱体,半径6cm,高10cm,质量1.843Kg。空气及炸药均采用SOLID164单元,总单元数为144600个(空气133800个,炸药10800个)。

      房间几何与网格模型,炸药模型

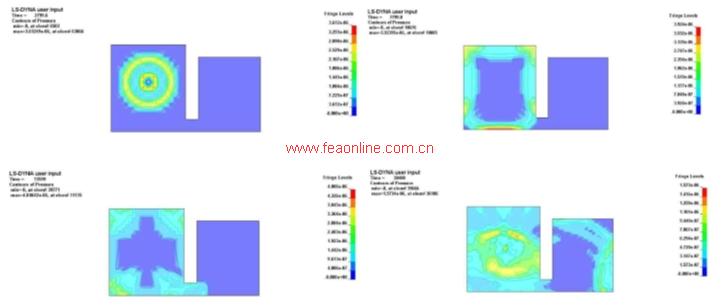

      通过模型分析可以得到爆炸冲击波传播过程中的压力云图,如图所示。

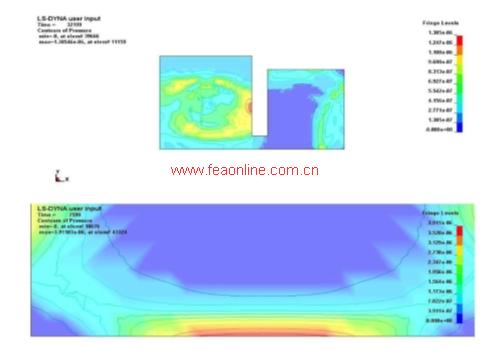

      冲击波与墙壁相遇发生反射

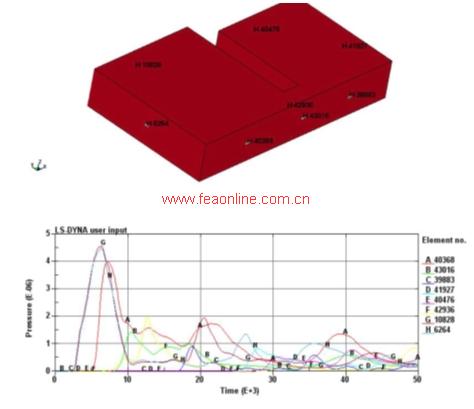

      选择建筑物表面的若干奇点,评估不同时刻区域内该位置的压力变化情况,如图所示。
