    浇口位置设计分析

    发布时间:2013-12-20

    浏览次数:

    • 案例行业

      注塑分析

      浇口位置设计分析

      案例类别

      设计分析

      问题描述

      主要是对冷、热流道系统和浇口配置进行设计建模和优化。合理的浇口形状、位置和尺寸能改善零件外观,最大限度地减少零件翘曲并缩短成型周期。通过模流分析,提前预知结果,让问题看得见,取代传统的经验设计盲区。

      计算分析

      电风扇叶片分析案例:

      合理的设置浇口的位置,使得流动平衡,为设置最佳的成型工艺打好基础。

      PDA前壳分析案例:

               方案一             方案二

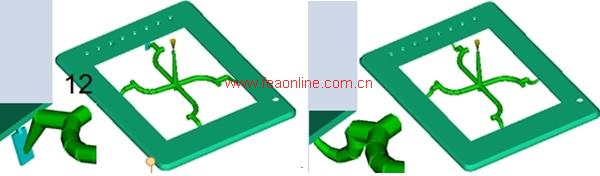

      浇口形式

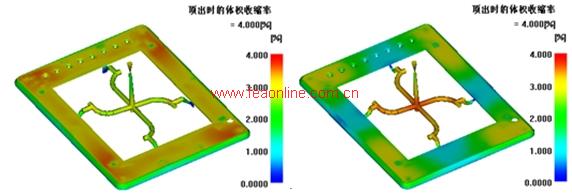

      体积收缩

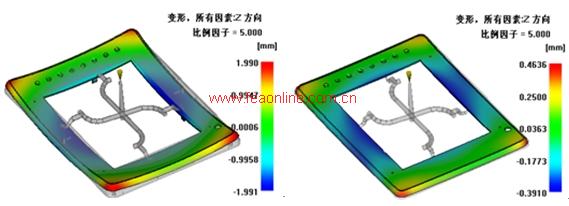

      产品放大5Z轴之翘曲变形图

      方案一采用插排子进浇;方案二采用牛角进浇。颜色较黄处为体积收缩较大处,从整体颜色可以看出,方案二的整体体积收缩小于于方案一,故浇口方案二优于浇口方案一。方案一的翘曲变形量为3.98mm,方案二的翘曲变形量为0.85mm方案二的整体翘曲变形量远小于方案一,故浇口方案二优于浇口方案一
