    CAE软件 / CAE software

    12年的专业CAE咨询服务经验,超过1000个项目的丰富经验积累。

    THESEUS-FE

    12年的专业CAE咨询服务经验,超过1000个项目的丰富经验积累。

    软件介绍
    功能模块
    特色功能
    行业应用及案例
    版本历史
    试用申请
    • 1. 物理建模功能:
      支持的有限元单元类型。
      所有nastran标准单元类型
      多层复合材料单元
      诸如各向异性及相变等高级选项
      人体热传导的特殊单元
      复合材料壳中内部空气或真空层

      2.  体、空腔及空调:
      体是参数随温度变化的流体域
      空腔的自由度为:温度和湿度
      空调定义了空腔内随温度变化质量流量
      用户可以自定义空腔和体之间的质量流量
      3.  边界条件:
      为壳单元组定义边界条件(可以是固定参数,亦可以是随温度或时间变化的参数)。
      1) 读外部边界条件(多途径从外部读取单元边界条件):
      从ASCII 文件
      从外部求解器的网格(插值映射)
      使用TISC
      通过用户子程序

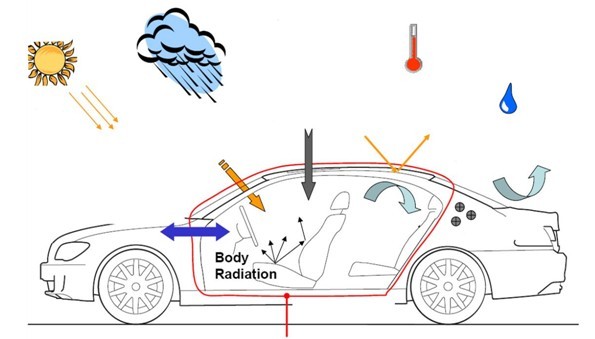

      2) 辐射边界条件:
      长波短波辐射
      考虑漫反射
      自动角系数拼合技术
      投影高速射线跟踪技术

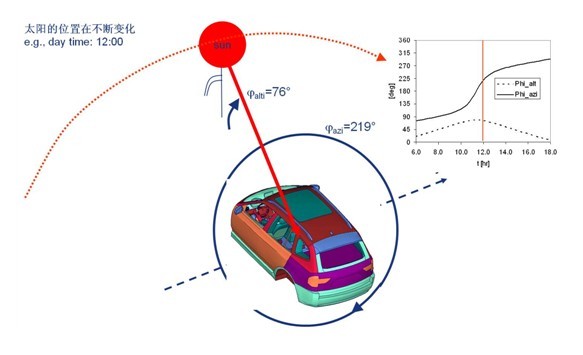

      天空及地面太阳辐射
      光线投射(考虑折射)


      3)  对流边界条件
      自由及强制对流边界条件
      从外部程序中读取对流换热系数
      结构和腔体的耦合对流换热

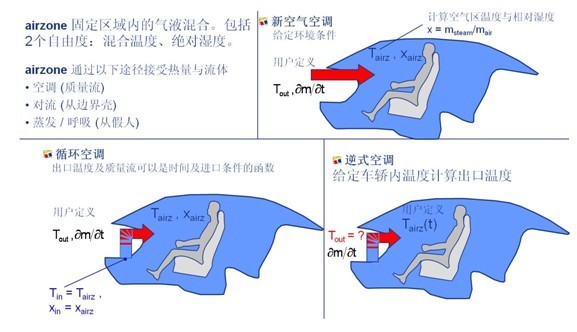

      4)  空调
      多种空调模式
      输入参数自动化

      5) 热接触:
      自动分配主从面
      用户定义搜索距离

      6)  其他边界条件:
      定义表面热流密度或内部热源
      定义固定或从动边界条件
      假人蒸发或呼吸边界条件

      4.      假人模型:

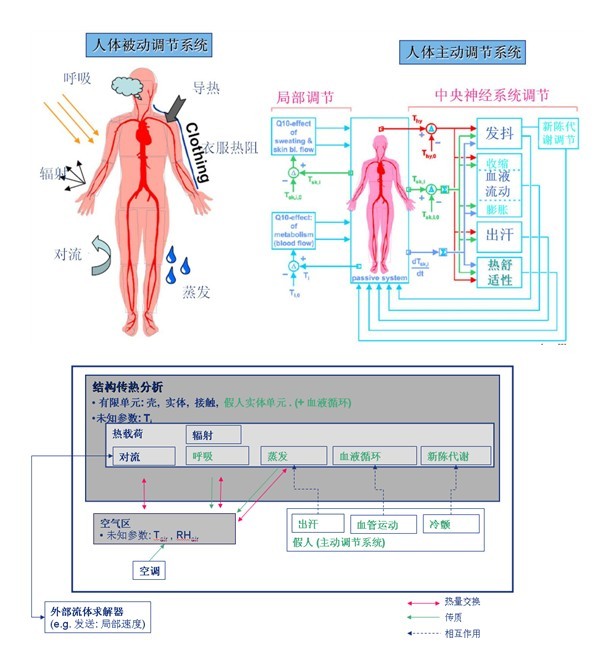

      假人热力学模型可以分为被动与主动两个系统。
      被动系统:假人与周围环境的热量交换系统。被动系统理论主要包括:
      1)假人各部分能量平衡;
      2)标准边界条件:辐射、对流、热接触;
      3)假人内部及皮肤的热量产生(与内部热调节相独立)。
      主动系统:假人根据自身实际温度进行热调节的系统。主动系统主要考虑以下机制(均为非线性):
      1)内部与表皮的热传导;
      2)蒸发热损失(出汗);
      3)发抖(寒战)新陈代谢热。内部与表皮的热传导系数随温度变化。用户可以为不同组设置不同的衣服材料。

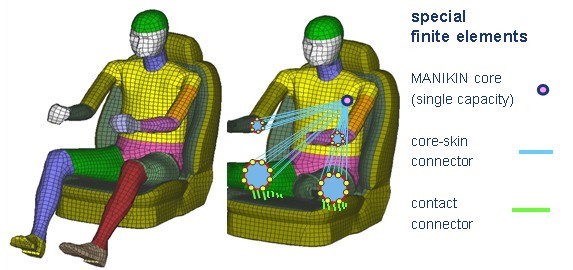

      TILL 模型外部皮肤采用壳单元模拟,外部皮肤与内部核相耦合。核占假人质量的90%。座椅并不是假人的一部分,它与假人通过接触关系相连。假人由壳单元与核单元复合而成的单元组成。假人表面由PSHELLMT单元组成,PSHELLMT单元代表由皮肤及衣服组成的复合壳。每个单元通过中心核热传导相互耦合。皮肤表层与中心的热传导系数是主动系统的实质部分。通过运动及发抖产生新陈代谢热。呼吸产生从中心到环境的热流,由于气流运动到头部周围区域可降低核的温度,作用于正表面的热载荷包括太阳及热辐射、对流、热辐射。PSHELLMT单元直接通过导热与其余实体结构相耦合。

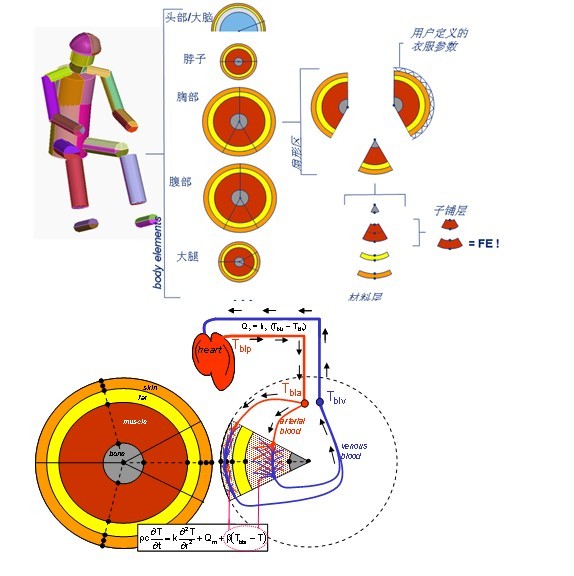

      FIALA-FE模型是基于热生物学在人体热反映及热舒适指标的最新研究开发的。该假人模型可以考虑人体的血液循环、呼吸,出汗,新陈代谢反映,发抖等反映。当人感到冷时,血管会收缩,当人感到热时血管会扩张。
      THESEUS-FE在FIALA-FE中使用了两种不同的几个和模型。在前处理和后处理中使用壳来施加边界条件,定义衣服。在内部求解器中使用的是FIALA提出的模型,使用半球体做头部,圆柱体做人体的其他部位。所有的模型通过热流与先进行计算的壳模型相关联,然后采用内部求解器进行求解。
      5. 材料库:
      大量的默认材料(特别是汽车领域)
      可加速模型创建
      复合材料层数不限制
      材料特性随温度变化
      乘客冬季及夏季的衣服材料(所有的衣服材料特性均经过验证)

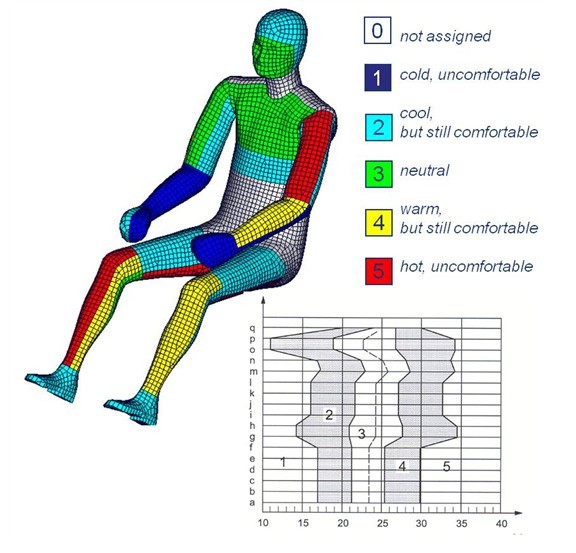

      6. 多种热舒适性指标:
      DTS, TS
      PMV, PPD
      local equiv. temp.
      local summer/winter
      comfort (ISO 14505-2 )
      fort (ISO 14505-2 )
      7. 先进的求解技术:
      CG迭代求解器:采用稀疏矩阵压缩的策略求解大规模热传导矩阵,采用矩阵预处理技术进行高速求解。
      采用现代kd树技术快速求解辐射角系数,完成热接触搜索,太阳阴影快速计算。采用自由射流理论模拟空调速度。
      对辐射角系数矩阵,采用多腔体划分,零角系数压缩,自动拼合技术来减少内存使用。
