    • 1.GenAc4.2-同步发电机的设计工具

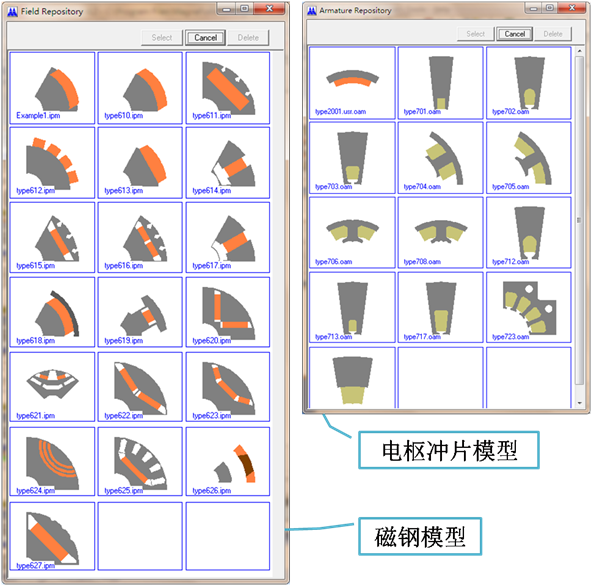

      Magneforce平台的主要求解方法是利用有限元技术计算电机内的磁势,并将磁场结果与SPICE电路模型耦合,得到诸如绕组电流等等的电参量。计算过程利用迭代-收敛的方式进行,但从开始到结束,得到结果的时间只是以小时计算而已,而绝不会是几天甚至几周。这样高效的计算效率来源于Magneforce 采用的独特的节点编组方式。同时,Magneforce集成了数量庞大的冲片模型库和丰富的包括永磁材料和铁心材料等的材料库。 通过直接调用冲片模型和材料可以大大降低用户的建模时间提高设计效率。

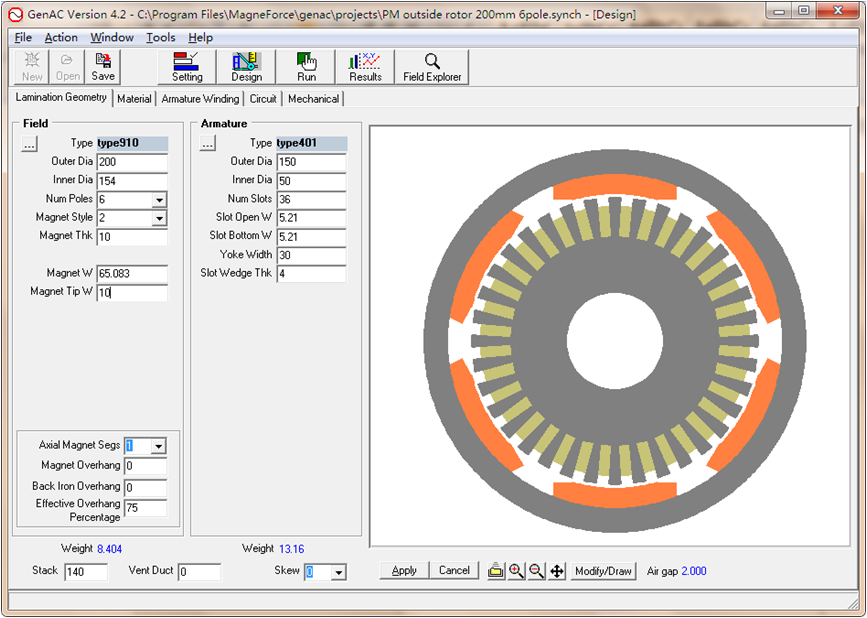

      电机建模

      GenAc主要用于设计电励磁同步发电机和永磁同步发电机,主要特点包括:
      模型库与参数化相结合的辅助建模方式,同时支持自建模型的一键导入。
      采用自适应网格技术,同时支持手动网格优化功能。
      集成了包括多频率损耗特性的冲片材料库和包括多温度M-H曲线的永磁材料库。
      采用具有自动前后处理功能的时步有限元仿真技术。
      包括开路反电势,Ld、Lq,齿槽转矩等电机本征参数计算。
      包括用户自定义负载、线性负载、整流电路,无限大电网等负载特性计算。
      包括3相短路、两相短路、三相对地短路、相对地短路等的故障特性分析。
      不稳定工况的瞬态分析以及与第三方控制电路联合仿真的接口功能。
      定、转子组件的电磁力波分析以及永磁材料不可逆去磁的评估。
      电路和磁场的波形、特性和云图等的一键获取,并集成FFT功能。
      翔实的电机性能参数分析结果,并可直接输出至Excel和Txt。

      2.BLDC V4.2- 创新无刷直流电机的设计工具
      BLDC模块是一个完整的无刷直流电机的设计环境。包括参数化的电机本体结构设计和基于SPICE的控制系统搭建,并基于Magneforce平台无刷直流电机及其控制系统的联合仿真分析。

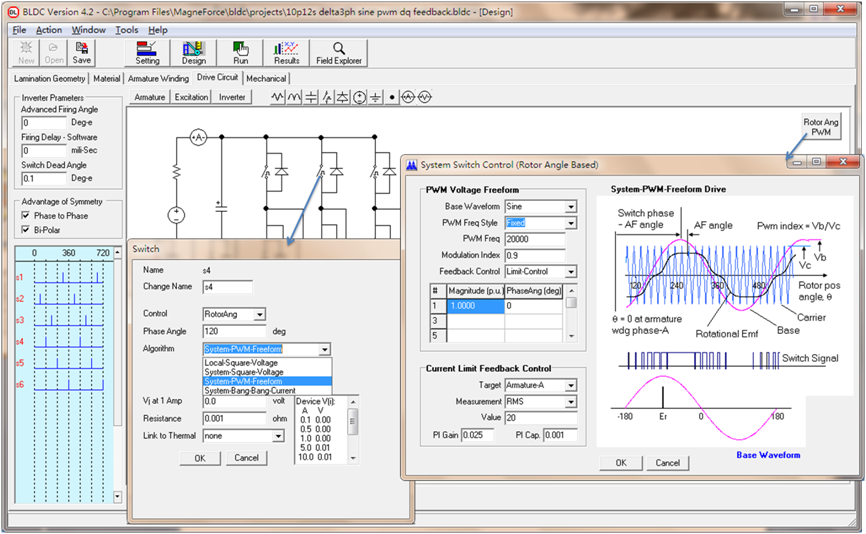

      控制电路
      定转子模型
      BLDC主要用于设计无刷同步电动机、永磁同步电动机和自启动永磁同步电动机,主要特点包括:
      模型库与参数化相结合的辅助建模方式,同时支持自建模型的一键导入。
      采用自适应网格技术,同时支持手动网格优化功能。
      集成了包括多频率损耗特性的冲片材料库和包括多温度M-H曲线的永磁材料库。
      采用具有自动前后处理功能的时步有限元仿真技术。
      包括开路反电势,Ld、Lq,齿槽转矩等电机本征参数计算。
      包括正弦波电压(电流)、方波电压(电流)激励下的电机负载特性计算。
      基于控制电路模块实现的多种控制方式下的电机性能分析。
      自启动永磁同步电动机的启动性能瞬态分析。
      与第三方控制电路联合仿真的接口功能。
      定、转子组件的电磁力波分析以及永磁材料不可逆去磁的评估。
      电路和磁场的波形、特性和云图等的一键获取,并集成FFT功能。
      翔实的电机性能参数分析结果,并可直接输出至Excel和Txt。

      BLDC可以实现以下多种电机控制方式的模拟:
      根据转子位置的电压开关式开环控制;
      根据转子位置的电压斩波式开环控制;
      根据转子位置的电压斩波式电枢电流(有效值或平均值)闭环控制;
      根据转子位置的电压斩波式母线电流(有效值或平均值)闭环控制;
      根据转子位置的电压斩波式电枢电流(有效值、平均值或瞬时值)限幅控制;
      根据转子位置的电压斩波式母线电流(有效值、平均值或瞬时值)限幅控制;
      根据转子位置的任意谐波注入电压PWM开环控制;
      根据转子位置的任意谐波注入电压PWM电枢电流(有效值或平均值)闭环控制;
      根据转子位置的任意谐波注入电压PWM母线电流(有效值或平均值)闭环控制;
      根据转子位置的任意谐波注入电压PWM电枢电流(有效值、平均值或瞬时值)限幅控制;
      根据转子位置的任意谐波注入电压PWM母线电流(有效值、平均值或瞬时值)限幅控制;
      根据转子位置的任意谐波注入电流滞环控制;
      根据时间的固定脉宽固定频率方波电压开环控制

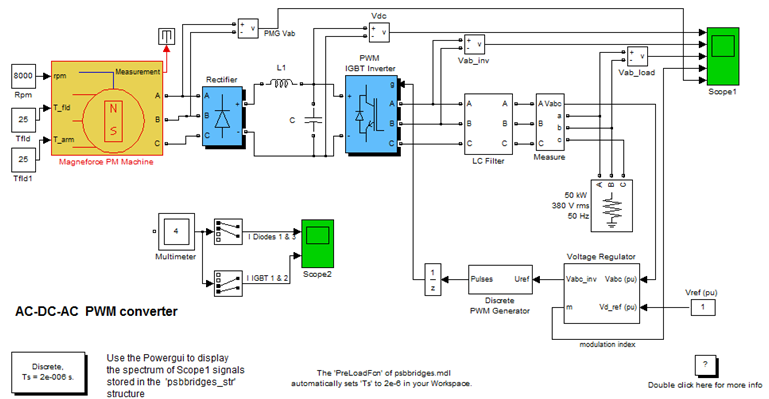

      BLDC与simulink联合仿真

      3.BCPM 4.2- 通用的传统有刷整流电机设计工具
      Magneforce自带Arbidraw绘图工具,用户可以利用Arbidraw建立和修改已有模型,还可以通过Arbidraw控制节点数量以及网格剖分。同时Arbidraw支持用户自建模型的导入。

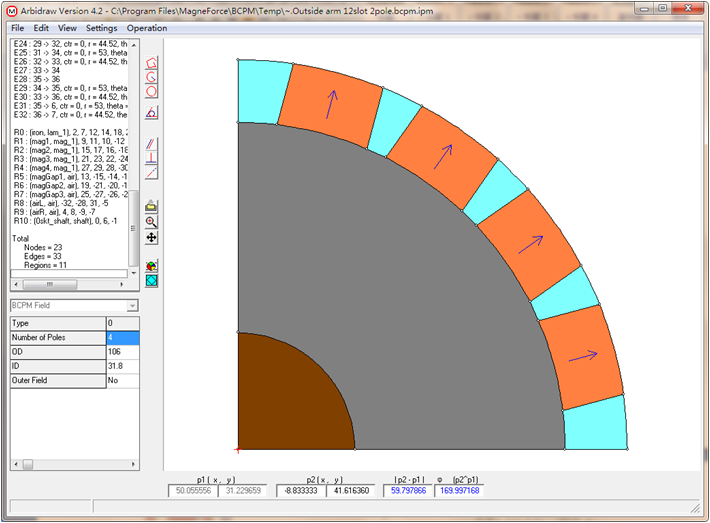

      Arbidraw模型建立和修改工具

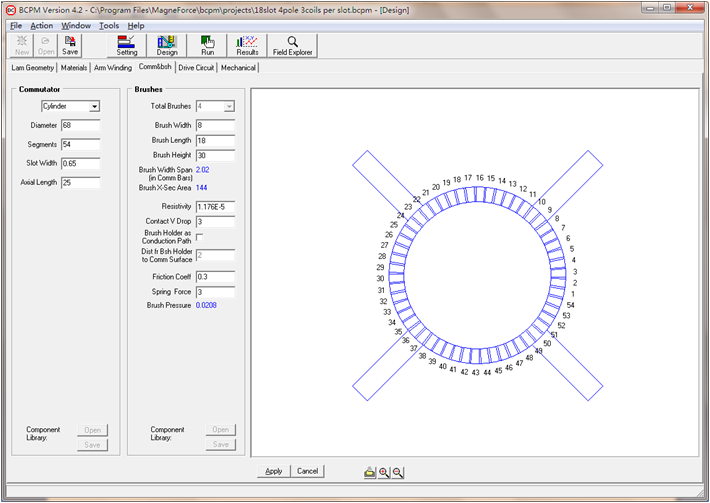

      电刷和换向器设置
      BCPM中加入特有的换向模型和电火花模型,以上模型融合了大量的工厂经验和缜密的理论推导,因此,BCPM模块可以准确模拟诸如换向损耗、电火花损耗等多种有刷电机特有的参数。使得BCPM在有刷电机设计领域具有绝对优势。
      BCPM主要用于设计电刷换向直流电动机、永磁直流电动机和单相串励电动机,主要特点包括:
      模型库与参数化相结合的辅助建模方式,同时支持自建模型的一键导入。
      采用自适应网格技术,同时支持手动网格优化功能。
      集成了包括多频率损耗特性的冲片材料库和包括多温度M-H曲线的永磁材料库。
      采用具有自动前后处理功能的时步有限元仿真技术。
      包括开路反电势以及反电势系数,电感,转矩系数和齿槽转矩等电机本征参数计算。
      包括不同转矩或者不同转速下电机负载特性计算。
      集成了自动温度修正的用户自定义工况的批量负载工作点特性分析。
      换向损耗,电火花损耗和氧化膜损耗计算。
      负载工况下永磁材料不可逆去磁的评估。
      电路和磁场的波形、特性和云图等的一键获取,并集成FFT功能。
      翔实的电机性能参数分析结果,并可直接输出至Excel和Txt

      4.INDU4.2版—高效的感应电机设计工具
      Magneforce采用先进的自适应网格剖分技术,网格剖分软件自动完成。同时,Magneforce还提供了三种网格优化工具供使用者手动优化网格质量。此外,Magneforce会自动完成边界条件设置,自动建立有限元求解所需的功能域等等有限元前处理工作。

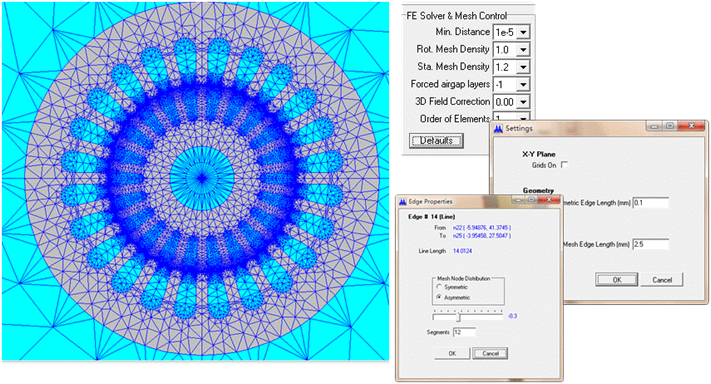

      自适应的网格以及三种网格优化方式
      Indu主要用于设计多相感应电动机和单相感应电动机,主要特点包括:
      模型库与参数化相结合的辅助建模方式,同时支持自建模型的一键导入。
      采用自适应网格技术,同时支持手动网格优化功能。
      集成了包括多频率损耗特性的冲片材料库和包括多温度M-H曲线的永磁材料库。
      采用具有自动前后处理功能的时步有限元仿真技术。
      Indu中集成了基于T等效电路的磁路法设计单元,用于电机的快速设计
      可以计算任意转速或转矩下的瞬态特性
      支持变转速或者变转矩的动态过程仿真
      支持6-step逆变器供电时的电机瞬态特性分析
      可以模拟转子出现断条或者端环出现虚焊等故障时的电机特性
      电路和磁场的波形、特性和云图等的一键获取,并集成FFT功能。
      翔实的电机性能参数分析结果,并可直接输出至Excel和Txt

      5.SRM3.2版—新型磁阻电机设计工具

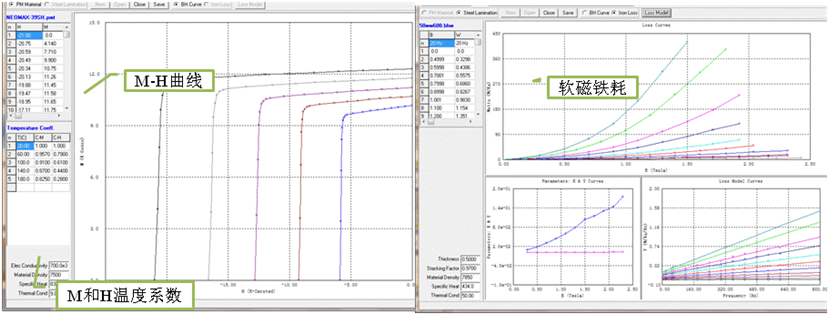

      Magneforce 材料库收录了多种工厂中常用的永磁材料和铁心材料,永磁材料M-H曲线涵盖了电机工作的多个温度点的剩磁和矫顽力温度修正系数。铁心材料的损耗曲线也涵盖了多个频率点的损耗特性。基于以上材料参数计算得到的电机方案将更加准确。
      SRM主要用于设计新型开关磁阻电机,主要特点包括:
      模型库与参数化相结合的辅助建模方式,同时支持自建模型的一键导入。
      采用自适应网格技术,同时支持手动网格优化功能。
      集成了包括多频率损耗特性的冲片材料库和包括多温度M-H曲线的永磁材料库。
      采用具有自动前后处理功能的时步有限元仿真技术。
      包括开路反电势,绕组电感,齿槽转矩等电机本征参数计算。
      逆变器激励不同转速或者转矩下的电机负载特性计算。
      逆变器激励不同转速或者转矩下的电机瞬态特性计算。
      定、转子组件的电磁力波分析以及永磁材料不可逆去磁的评估。
      与第三方控制电路联合仿真的接口功能。
      电路和磁场的波形、特性和云图等的一键获取,并集成FFT功能。
      翔实的电机性能参数分析结果,并可直接输出至Excel和Txt。
