    • 功能模块 (ANSYS Fluent 、ANSYS CFX)

      ANSYS Fluent

      1. 数值分析和相关功能

      二维平面、二维轴对称、带旋流的二维轴对称、三维流动分析

      稳态/瞬态流动

      网格创建

      通用的非结构化网格求解器,亦可使用多面体网格。

      求解器

      基于压力的求解器(分离式、耦合式)和基于密度的求解器(隐式算法、显式算法)。多种求解器支持求解大范围马赫数内的流动。

      对流项离散格式

      一阶/二阶迎风格式、三阶精度MUSCL格式、乘方格式、QUICK、中心差分格式(LES使用)。

      并行计算

      超过30,000核的并行支持。

      网格自适应

      惯性或非惯性坐标系

      多个参考坐标系统和滑动网格

      连接界面模型(运动模型的相互作用)



      2. 物理模型和物理属性

      无粘流、层流、湍流

      主要的湍流模型包含Spalart-Allmaras,Strandard/RNG/Relizable k-epsilon, Standard/SST k-Omega, V2F, RSM, Transition k-kl-Omega, Transition SST, SAS, LES(各种SGS模型),DES以及多种低雷诺数湍流模型。软件还内置了多种近壁面流动的处理方法。

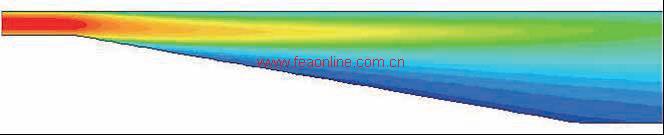

      采用V2F模型模拟喷流

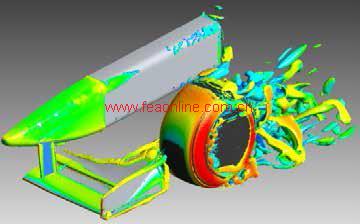

      采用SAS湍流模型模拟F1赛车轮毂尾流

      牛顿流体、非牛顿流体

      强制/自然对流、共轭换热、辐射传热

      辐射计算内置了五种模型。特别地,通用性极强的Discrete Ordinates模型,可以求解复杂的辐射传递过程,如镜面反射、透射、界面折射、散射以及非灰体的辐射。需要提及的是,大规模分析时可借助于ANSYS Fluent卓越的并行计算能力降低分析时间。

      多组分混合、燃烧和化学反应

      软件包含多种专门用于处理复杂化学反应(燃烧)的稳定求解器。同时, 内 置 多 种 化 学 反 应 模 型,如EDC、EDM、PDF、Laminar Finite-Rate、Composition PDF、Premixed Combustion(Zimont/Peters)、Partially Premixed Combustion 模型。软件亦可直接导入CHEMKIN格式的反应和物性数据库。

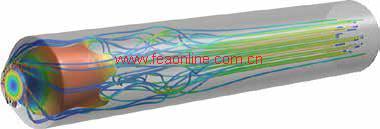

         采用ANSYS Fluent耦合CHEMKIN-CFD进行的燃气轮机燃烧分析

      自由表面流/多相流、基于拉格朗日方法的离散相模型

      内置多种多相流模型处理不同的多相混合输运问题。多相流模型可支持可压缩介质、亦可支持三相以上的复杂多相流系统。另外,对于自由表面流,软件提供了高解析度的跟踪技术。

      离散单元法

      基于离散单元法(DEM)求解颗粒相运动。

      液膜模型

      空化模型

      相变模型 凝固 / 融化模型

      多孔介质模型及各向异性的阻力模型。

      考虑传热时可支持局部热平衡模型与局部热不平衡模型。

      以风扇、散热器、热交换器为对象集总参数模型

      面向旋转机械的各种相关功能

      噪声模型

      包含几乎所有声学分析功能:直接计算方法(CAA)、声类比方法 (FW-H)、宽频噪声源模型、与专业声学软件的耦合功能(SYSNOISE/ACTRAN)。

      3. 物性数据库

      数据接口和自定义程序

      网格数据导入

      可从主流的网格生成软件直接导入网格数据。

      后处理数据接口

      可将结果输出至 Tecplot、Ensight等主流的结果可视化软件中进行处理。

      用户定义的方程式



      ANSYS CFX 功能介绍

      1. 数值解析和相关功能

      二维平面流动、三维流动

      定常/非定常流

      网格支持

      支持一般的非结构化网格。使用基于节点的离散化方法,使普通网格具备与多面体网格一样的优点。

      差分格式

      一阶/二阶以及混合阶迎风格式,有界高分辨率差分格式。

      并行计算

      网格适应(自适应网格)

      移动变形网格

      重叠网格技术

      流固耦合计算

      ANSYS Workbench环境下ANSYS Mechanical 联合求解,MFX可提供隐式的时间推进。

      2. 物理模型和物性

      层流、湍流

      配备了与 ANSYS Fluent 同样的大量湍流模型和近壁面流动的处理 方法。

      牛顿流体、非牛顿流体

      强制/自然对流、共轭换热、辐射传热



      热交换器内的传热分析

      多组分混合、燃烧和化学反应

      自由表面流/多相流、基于拉格朗日方法的离散相模型有丰富的模型。数值求解稳定(体积分数方程也可置于耦合求解 的框架之下)。对于必须了解气泡直径分布的问题,MUSIG 提供了非常独特并且有效的方法。此外,也可求解常见的空化问题。

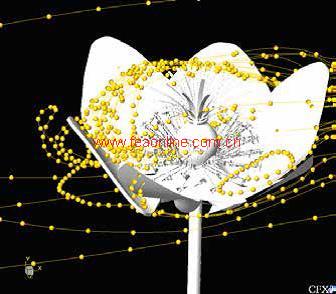

      猕猴桃花粉的扩散

      相变模型

      多孔介质模型可解释各向异性的阻力模型。

      物性

      内置国际标准 IAPWS-IF97的水和水蒸汽物性数据。

      可计算流体-固体间热移动的多孔模型

      3. 数据接口和自定义程序

      操作环境

      可单独运行 CFX,也能够在ANSYS Workbench 集成环境下运行。 在Workbench 环境下,可与 ANSYS 其它CAE产品轻松实现数据共享, 进行优化、流固耦合分析。

      网格数据导入

      可从主流的网格生成软件直接导入网格数据。

      后处理数据接口

      可将结果输出至 Tecplot、Ensight 等主流的结果可视化软件中进行处理。

      用户自定义程序开发

      与位置、时间等相关的物理特性、初始条件等的定义。可以在图形界面中以简单的公式直接设定,且可图形化检查,使用户可以轻松实现。

      质量、动量、能量、化学组分方程体积源项的用户自定义FORTRAN 程序

      定义 FORTRAN 程序

      基于 FORTRAN 语言的源代码,降低用户二次开发的难度。
