    • Tosca 成为SIMULIA Portfolio的一部分

      现在支持扩展标示许可证

      • Tosca Structure Tosca Fluid 都可以支持SIMULIA扩展标示的许可证

             --支持大多数的 flexible 许可

             --一个许可证可支持大多数的SIMULIA产品

                   --Abaqus (包括/Standard, /Explicit, /CFD)

                   --fe-safe

                   --Isight, Tosca Structure, Tosca Fluid



      • 使用图形用户界面进行优化分析

              --可能需要单独许可证

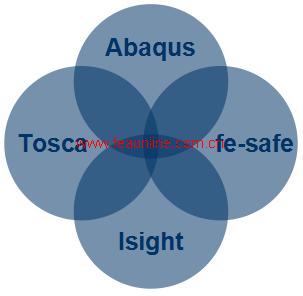

      SIMULIA Tosca 优化模块



      Tosca Fluid

      Topology optimization-driven design concepts for fluid flow sustems

      现在是SIMULIA Portfolio的一部分,可以使用via Extended Tokens!

      可以使用Fluent或者 STAR-CCM+作为流体求解器

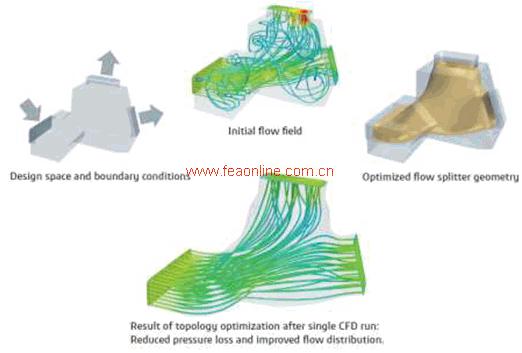

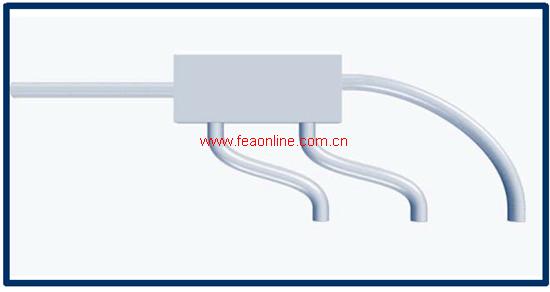

      优化设计对象-管道流动

      使用Fluent或者 STAR-CCM+进行分流器的计算流体优化

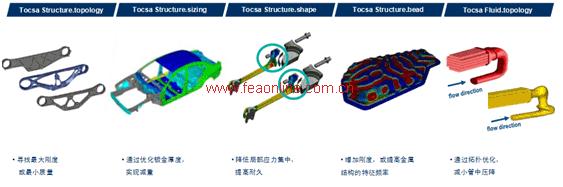

      Tosca Structure

      结构优化的目标主要针对:轻量化、刚度和零件(组合件)的耐久性



      Tosca Structure 8.0 and 8.1概述



      Tosca Structure用户界面

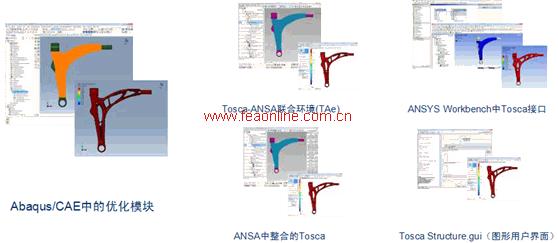

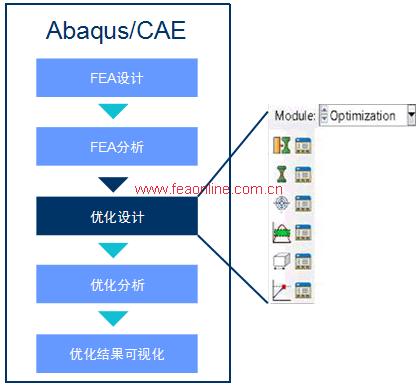

      Abaqus/CAE中的优化模块

      ToscaFEA的集成图形用户界面



      Abaqus/CAE中的Tosca优化流程

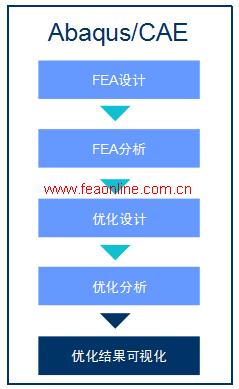

      详细的优化后处理



      Abaqus/CAE中的优化模块

      ToscaFEA的集成图形用户界面

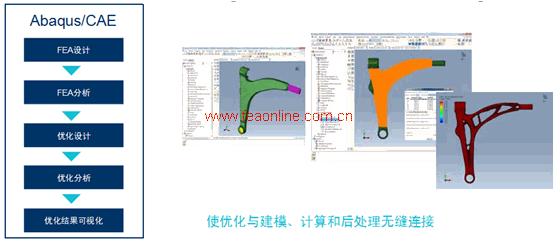

              • 优化任务的生成

              • Abaqus/CAE的直观

              • 与Abaqus/Standard3D模型实现交互

              • 支持拓扑优化、尺寸优化和形状优化

      Abaqus/CAE中可以使用许可证,简单地使用Tosca



      一、尺寸优化

      1.重量—影响舒适性和环境效应

      无参的尺寸评估

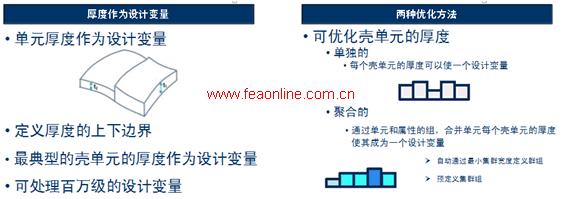

      • 优化钣金的厚度,以得出最佳的静态与动态特性



      • 可应用百万级的设计变量进行优化分析

      • 可考虑加工工艺约束

      • 壳单元的厚度整合为统一的设计变量

      2.尺寸优化

      技术细节

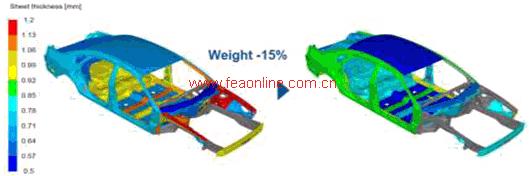

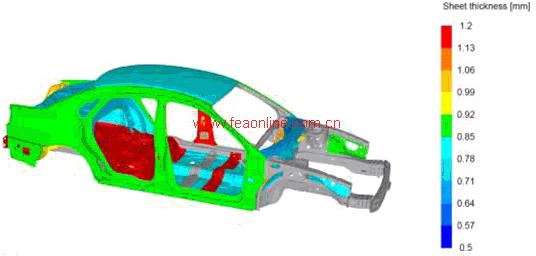

      应用实例:白车身

      初始重量:    329kg

      优化减重:      49kg

      最终重量:    280kg

      • 整体刚度保持不变!



      二、简化刚度优化——应用在拓扑优化和尺寸优化中,使用新的能量_刚度_测量法

      1.简化强度优化

      新的能量刚度测量方法

      挑战

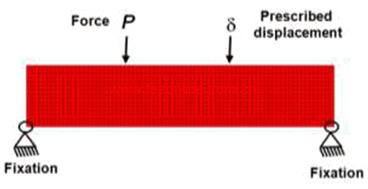

      • 结合静载荷位移的刚度优化

      • 柔度方法在这种情况中是复杂的-甚至是错误的

      •  柔度最大 vs.最小



      解决方法

      • 新的能量和刚度测量方法(ENERGY_STIFF_MEASURE

      • 最小能量刚度方法

        --总是导致刚度最大!

        --但是这个词本身没有物理意义



      新版本:可以更简单地考虑温度载荷作用

      • 能量刚度测量法现在支持温度载荷

        --温度场需独立于材料分配



      •能量刚度测量法可以考虑的因素有:

        --外部载荷

        --制定的位移

        --温度载荷



      三、拓扑优化——改进了针对高度非线性模型的软删除算法

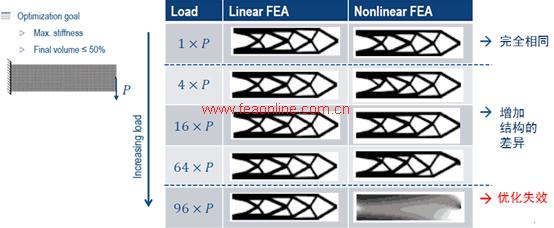

      1.高度非线性模型的优化



      挑战

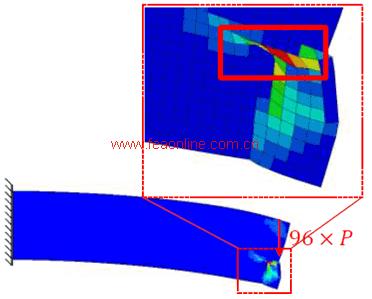

      • 在进行大型几何非线性模型时,可能导致计算失效

        --低密度单元产生了高度扭曲

        --迭代不收敛

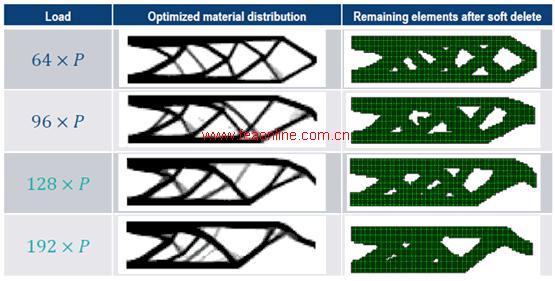

      • 软体删除方法:

        --在计算过程中,

      移除那些低密度产生高扭曲的单元



      2.软体删除算法的优势



      3.高度非线性模型的优化

      解决方法:软体删除算法

      • 删除那些在计算中不会导致刚度变化的单元

        --低密度单元产生了高度扭曲

        --单元的大变形不会导致计算的终止

      • 新方法:

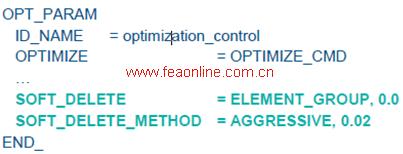

      • 推荐在开始使用 参数 AGGRESSIVE

        --filter radius0.0;相对密度阀值取0.02



      四、结构优化中的耐久分析——使用Tosca Structurefe-safe 联合模拟

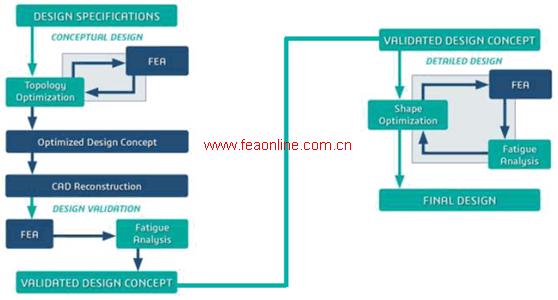

      1.典型的产品研发流程



      2.Tosca Structure.durability: 基于fe-safe的新接口

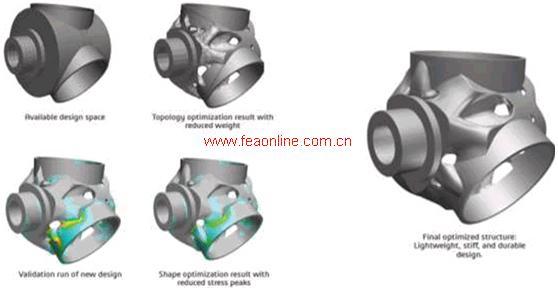

      使用形状优化实现fesafe疲劳分析

      • 将fesafe集成在形状优化中

        --疲劳分析需要再命令行使用stlx文件

      • 疲劳的结果作为形状优化中的设计目标

      • 形状优化支持耐久分析只在以下环境中可行

        --Tosca ANSA 联合环境

        --Tosca GUI界面



      五、总结: Tosca Optimization Suite

      • Tosca Structure 支持Abaqus/CAE的优化模块

      • Tosca Structure 可实现拓扑优化、尺寸优化、形状优化和条纹优化

      • Tosca Fluid 现在可以延长使用

      • 可搭建形状优化与fe-safe的联合仿真

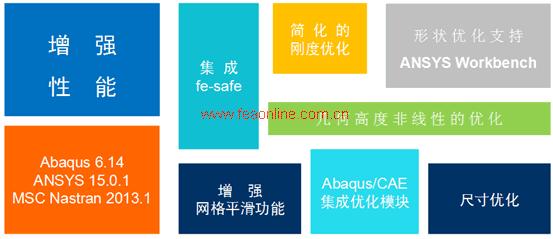

      • 很多技术得到增强 :

      求解非线性问题、显著的性能提升和针对复合加载问题的简化刚度优化
