    • 电机设计与电磁分析软件Magneforce V4.2介绍

      作为一个电机设计工程师,您是否曾为纷繁复杂的有限元分析过程而迷茫和疲惫不堪?
      作为一个自动化控制工程师,您是否曾为不能定位伺服系统的问题而对选用的电机充满狐疑?
      作为一个电机厂的市场人员,您是否曾为能否满足客户的新需求而备受诘难?
      作为一个电机厂的老板,您是否曾为技术和关键设计师流失而心急如焚?
      专业的电机设计与分析软件MagneForce急您所急,以技术为您排忧解难,我们做的越多,您的工作就越容易:

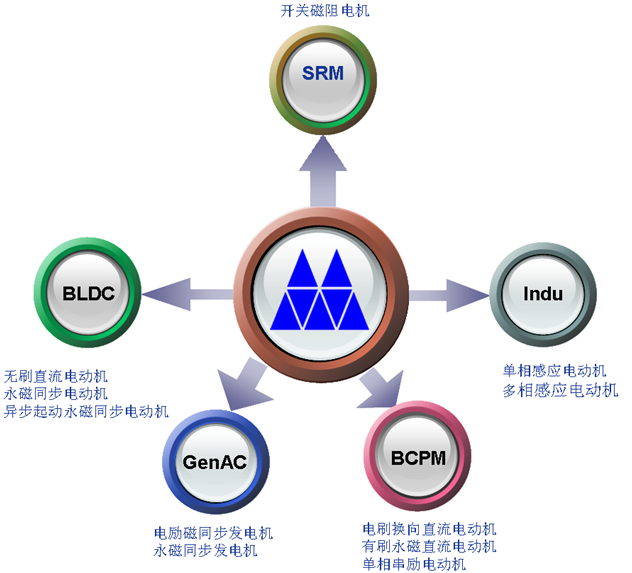

      MagneForce的产品体系
      MagneForce的主要技术特点

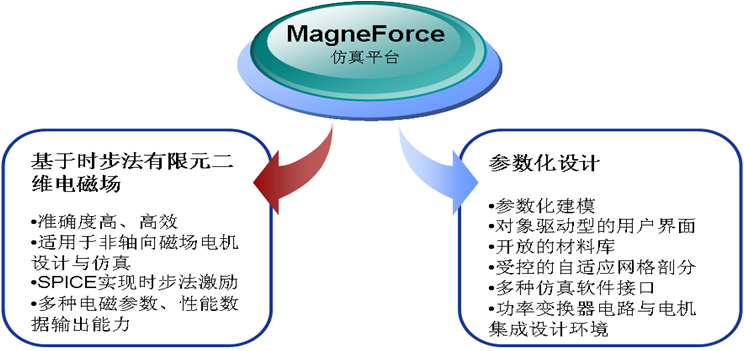

      MagneForce采用目前世界上电机设计领域最理想的时步有限元法,并专为电机设计而做了优化,并且集成了电机设计、驱动控制电路和驱动控制算法,提供翔实、可信的集总参数和实时磁场计算结果。

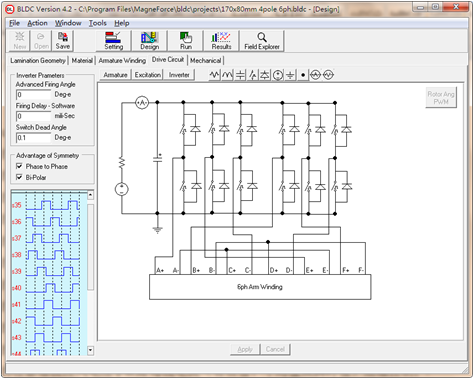

      MagneForce中集成了驱动控制电路
      MagneForce的主要驱动控制算法包括:
      根据转子位置的电压开关式开环控制;
      根据转子位置的电压斩波式开环控制;
      根据转子位置的电压斩波式电枢电流(有效值或平均值)闭环控制;
      根据转子位置的电压斩波式母线电流(有效值或平均值)闭环控制;
      根据转子位置的电压斩波式电枢电流(有效值、平均值或瞬时值)限幅控制;
      根据转子位置的电压斩波式母线电流(有效值、平均值或瞬时值)限幅控制;
      根据转子位置的任意谐波注入电压PWM开环控制;
      根据转子位置的任意谐波注入电压PWM电枢电流(有效值或平均值)闭环控制;
      根据转子位置的任意谐波注入电压PWM母线电流(有效值或平均值)闭环控制;
      根据转子位置的任意谐波注入电压PWM电枢电流(有效值、平均值或瞬时值)限幅控制;
      根据转子位置的任意谐波注入电压PWM母线电流(有效值、平均值或瞬时值)限幅控制;
      根据转子位置的任意谐波注入电流滞环控制;
      根据时间的固定脉宽固定频率方波电压开环控制

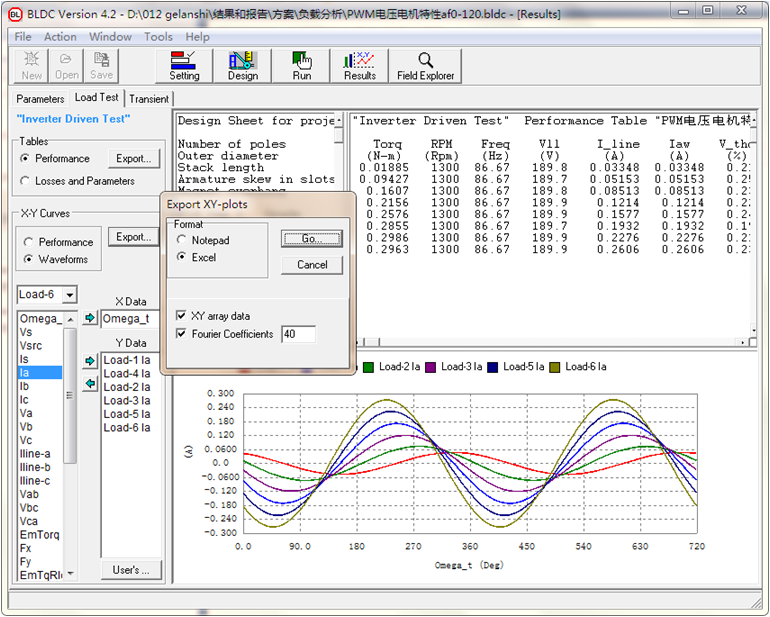

      MagneForce提供的集总参数以数据列表和图形曲线方式给出,并且能够以文本文件或Excel文件方式导出计算数据和曲线数据的傅立叶分析结果,包括:

      模块
      集总参数
      BLDC
      空载参数:空载电感、空载反电动势、电压畸变率、齿槽转矩、组件受力分析
      负载参数:电流、电压、运动电动势、磁链、电阻、电感、转矩、转速、各种损耗、退磁预估、Ld、Lq、功率因数、效率、温度
      瞬态过程:电流、电压、运动电动势、磁链、电阻、转矩、转速、各种损耗、功率因数、效率、温度
      Indu
      额定工作点数据:转速、转差率、电流、电阻、电感、各种损耗、功率因数、效率
      起动数据:起动电流、起动转矩、起动转矩倍数、起动电流倍数
      最大状态:最大电流、最大转矩、最大转矩倍数、最大电流倍数
      瞬态过程:电流、电压、运动电动势、磁链、电阻、电感、转矩、转速、各种损耗、温度、导条和端环电流
      GenAC
      空载参数:空载电感、空载反电动势、齿槽转矩
      负载参数:电流、电压、运动电动势、磁链、电阻、电感、转矩、转速、各种损耗、退磁预估、功率因数、效率、Ld、Lq
      瞬态过程:电流、电压、运动电动势、磁链、电阻、电感、转矩、转速、各种损耗、退磁预估、温度
      故障过程:电流、电压、运动电动势、磁链、电阻、电感、转矩、转速、各种损耗、退磁预估、温度
      BCPM
      空载参数:空载电感、空载反电动势及反电势系数、转矩系数、齿槽转矩
      负载参数:电流、电压、运动电动势、磁链、电阻、电感、转矩、转速、各种损耗、退磁预估、功率因数、效率、温度、堵转转矩
      SRM
      空载参数:空载电感、单相供电时转矩和磁链、反电势、齿槽转矩、组件受力
      负载参数:电流、电压、运动电动势、磁链、电阻、电感、转矩、转速、各种损耗、功率因数、效率、温度
      瞬态过程:电流、电压、运动电动势、磁链、电阻、电感、转矩、转速、各种损耗、功率因数、效率、温度

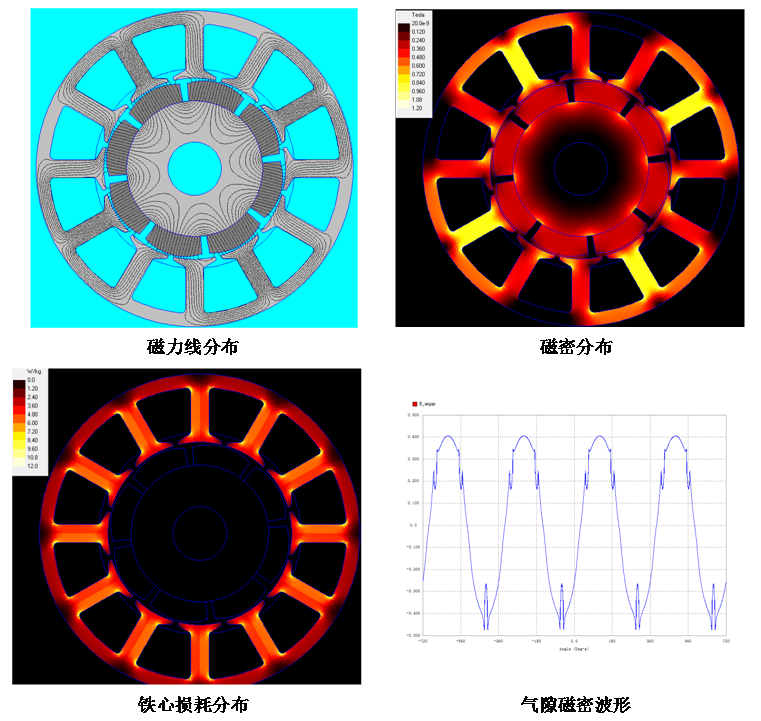

      MagneForce提供手动激励和运行过程电磁场结果,并能够将分析结果导出:

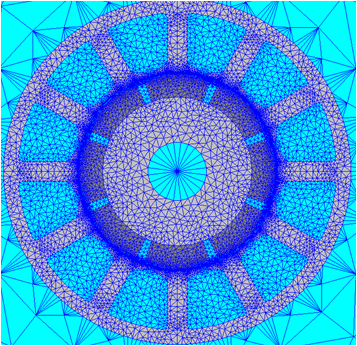

      网格剖分结果

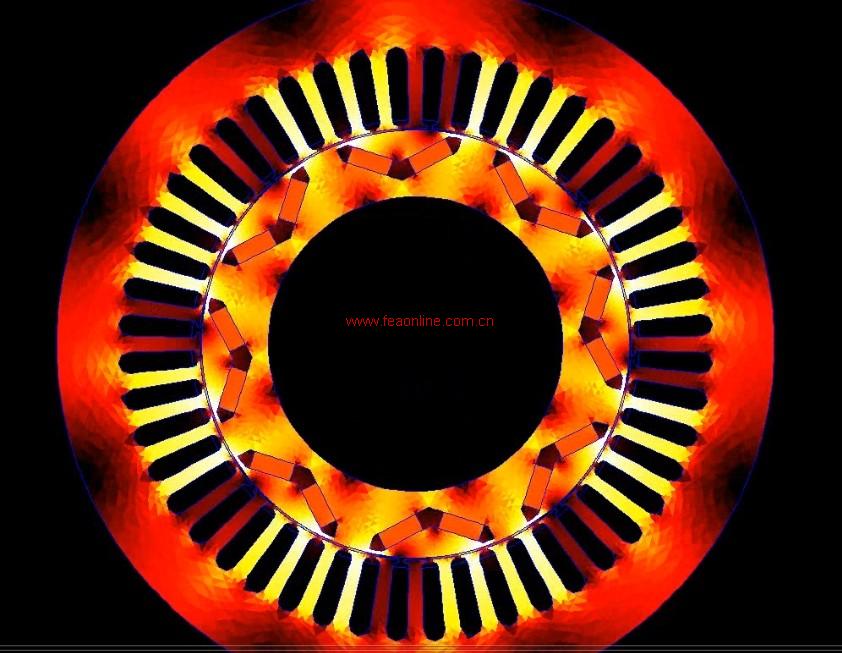

      场计算结果

      MagneForce采用受控的自适应网格剖分技术和完全自动化的电磁场后处理技术,对用户有限元知识的需求降到了最低,您几乎无需任何有限元知识即可在MagneForce平台上获得直观的场分布结果。同时,MagneForce通过一些控制参数实现了受控的有限元计算过程,满足部分高端用户的需求。

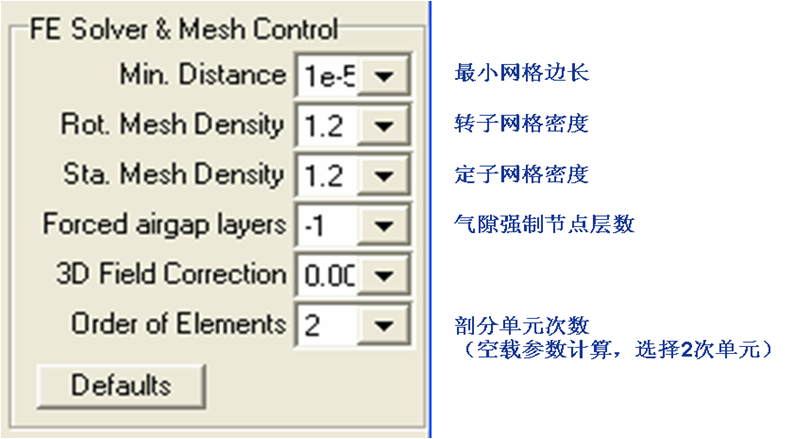

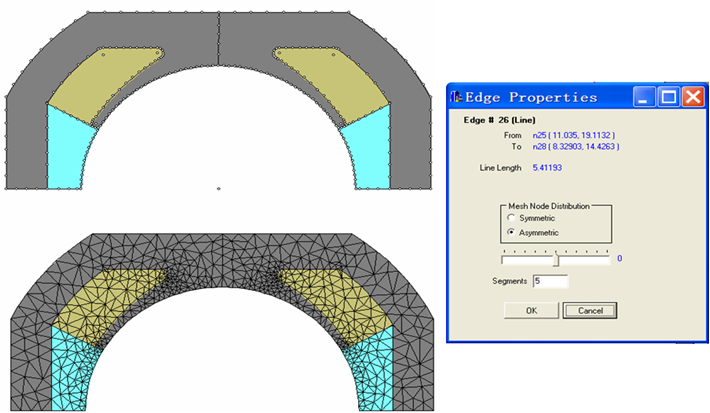

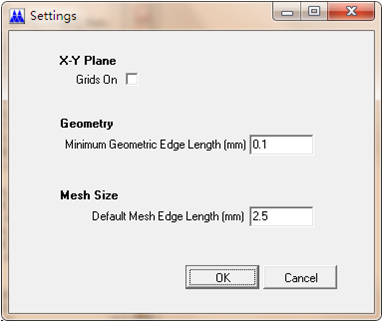

      MagneForce具有三种网格控制方式:
      1.全局网格控制——缺省网格边长控制
      2.边界与交界节点分布控制——次要节点布局控制

      3. 网格密度与有限单元次数控制——实时快速网格加密控制
      MagneForce采用一致的对象驱动型的用户界面,方便用户以最快的速度掌握软件所有的模块。

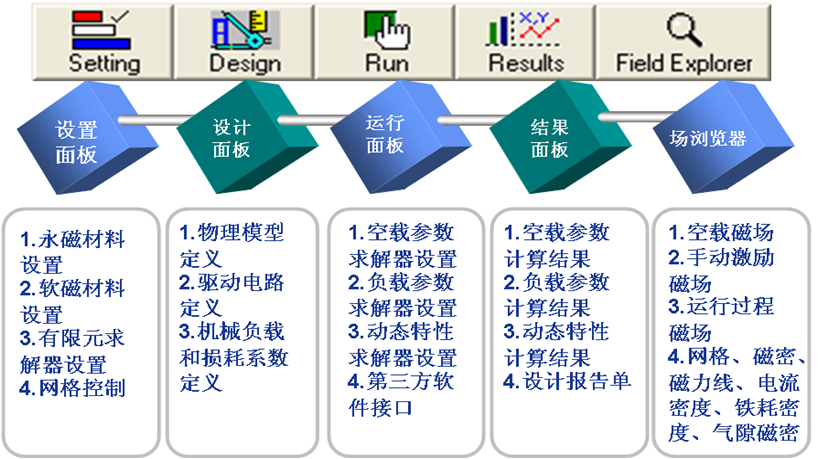

      所有模块都采用五个面板组织仿真过程

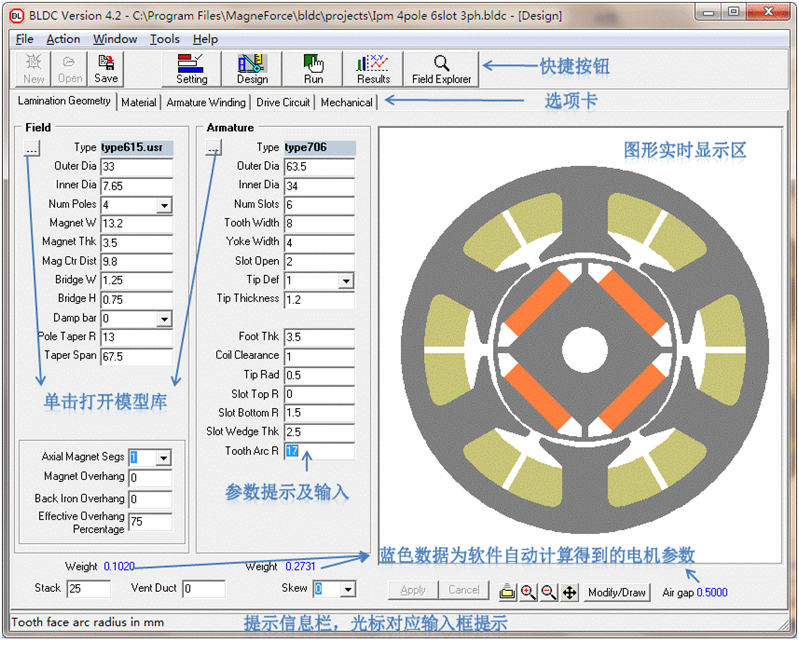

      Magneforce以面板、选项卡和弹出窗口组成一致的用户界面

      MagneForce采用参数化的建模方式,整个建模过程与资深电机工程师熟悉的磁路法软件一样方便快捷。

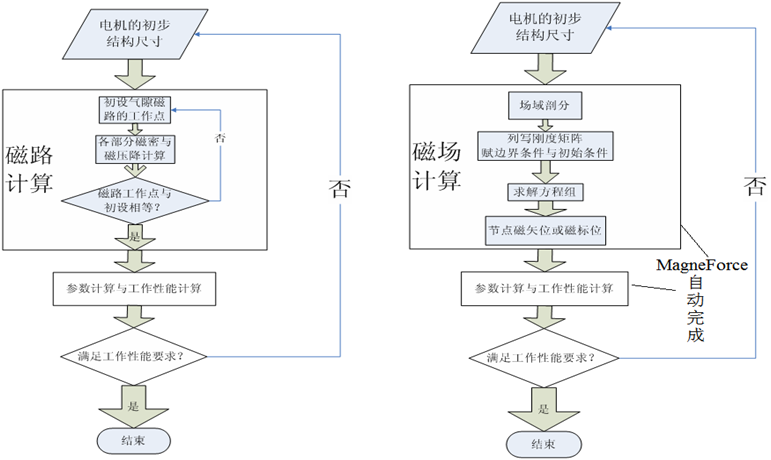

      磁路法电机设计软件的流程                                      MagneForce电机设计软件的流程

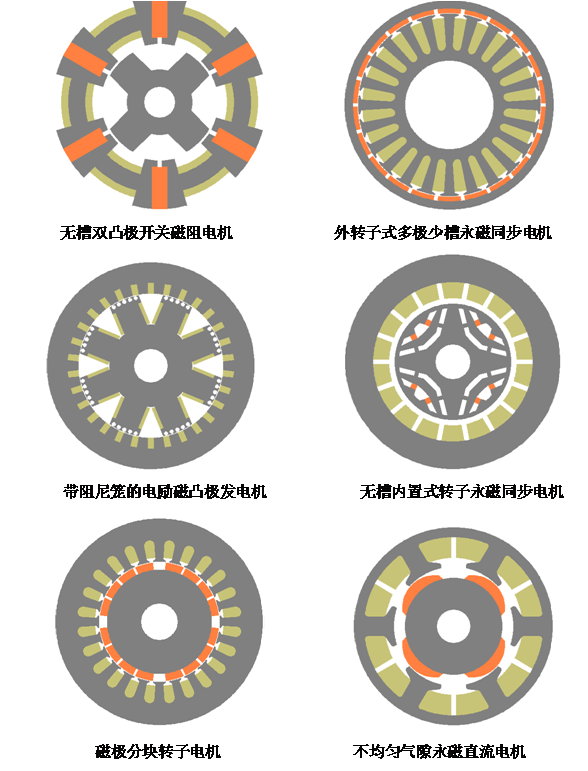

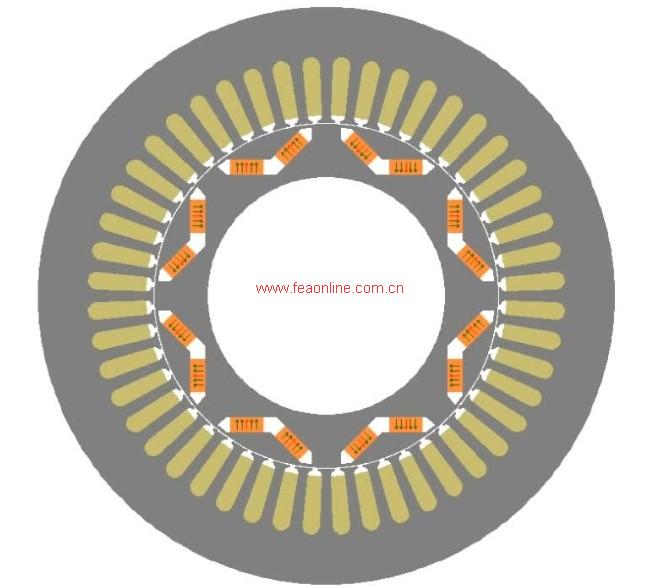

      MagneForce集成了丰富的工程模板,为您的设计提供可资借鉴的经验和灵感。

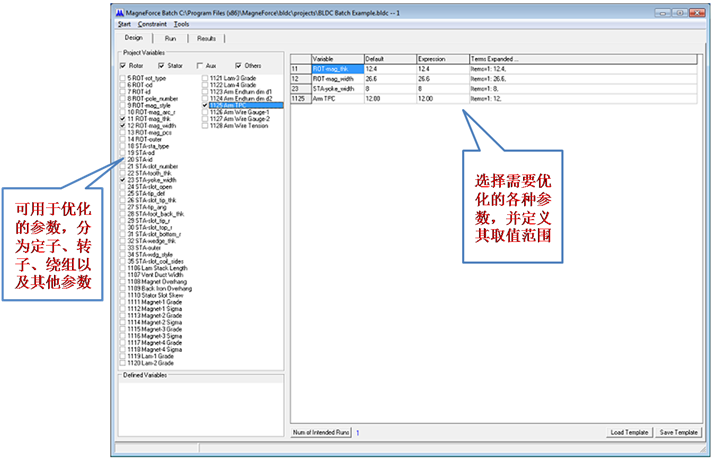

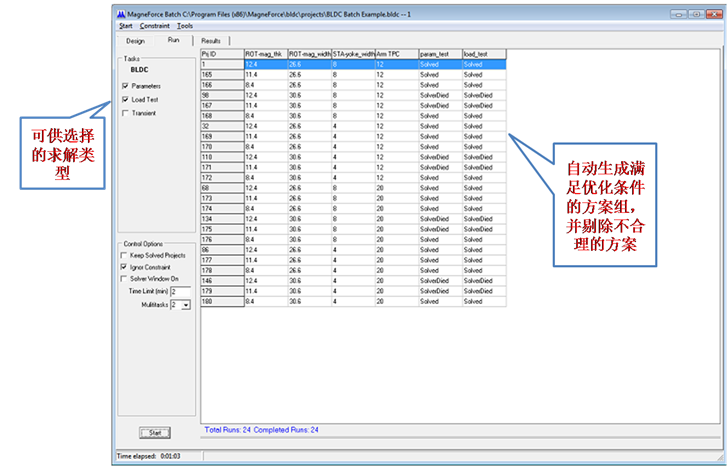

      MagneForce集成了批量处理优化功能的Batch模块。Batch可与五大电机设计模块耦合,进行电机结构参数的优化仿真。

      BIP方案优化功能介绍

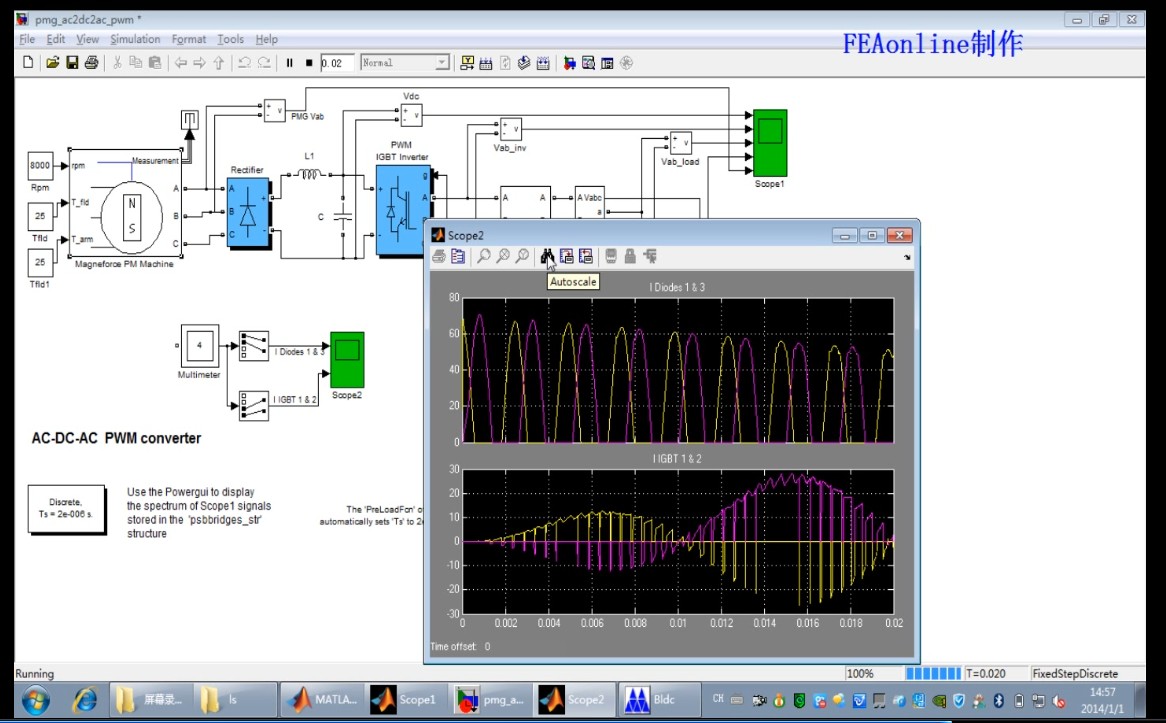

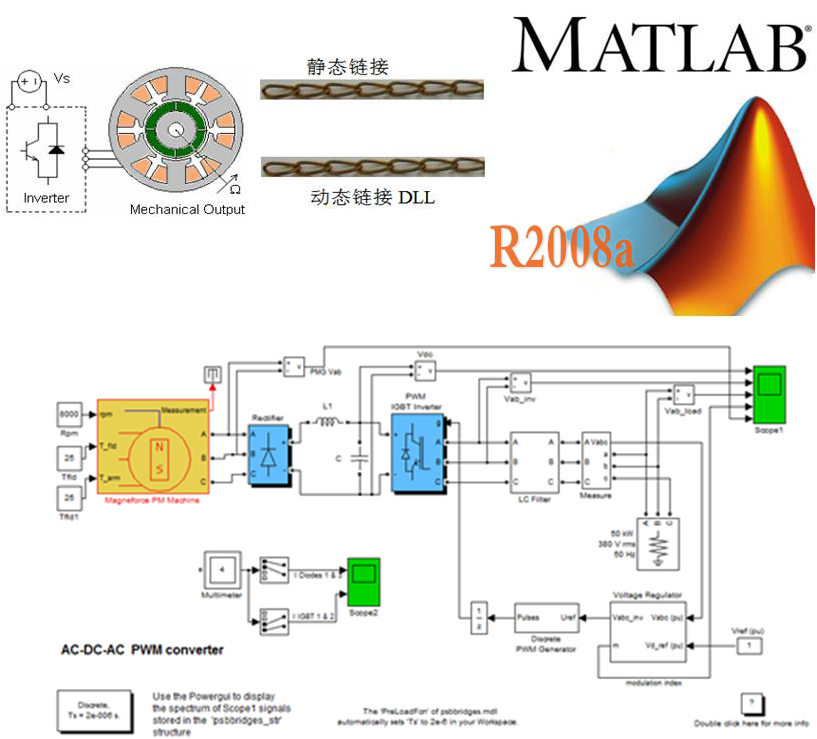

      MagneForce具有第三方软件接口,可以提供数字样机,为您与系统集成商的合作提供技术支持。
      MagneForce采用开放的不断更新的材料库,每一种材料都由完备的电磁特性曲线和物理特性参数描述,为此软件的计算结果更贴近工程实际。

      MagneForce的不断扩充的材料库

      MagneForce融合了很多工程性很强的特色参数和计算项目,方便您更全面的处理工程实际问题。
      绕组张紧系数、磁钢外伸长度、机壳外伸长度、轴向磁钢分段、周向磁极分段、Bi-Filar绕组、退磁预估、曲线数据的傅立叶分析、驱动电源的任意谐波注入、手动任意磁场激励、铁耗分布、偏心磁极
      BLDC:齿槽转矩、增量电感、理想驱动电源、组件的受力分析
      GenAC:齿槽转矩、不平衡状态仿真、短路故障状态仿真、电子负载
      BCPM:电刷火花模型、齿槽转矩
      Indu:起动过程计算
      SRM:齿槽转矩、单相励磁时的转矩和磁链
      Batch:批量方案的分析优化
      MagneForce集成了电机的热网络模型,可计算电机的稳态温升和瞬态温度场分布。

      ————————————————————————————————————————————
      了解Magneforce开发者的背景:
      王任洪  博士    IEEE FELLOW
      总裁    Magneforce Software Systems Inc.,
      ●1982年获得上海工业大学电机工程学士学位
      ●1984年获得上海交通大学电机工程硕士学位
      ●1991获得纽约Clarkson大学电机工程博士学位
      王博士于1991年加入宾夕法尼亚洲匹兹堡市的Ansoft公司,在Ansoft公司一直从事电磁领域原理和软件的2D和3D的有限元计算研究。自1994起,王博士在马里兰州的TWOSON市的Black&Decker(百德-全球最大电动工具制造商之一)工作,供职于电机技术发展部,担任高级技术部经理。王博士是Magneforce公司的创建者,Magneforce公司位于纽约布法罗市,公司研制开发了电机设计仿真软件包Magneforce。王博士目前的研究重点包括利用有限元算法和步进法电路模拟通过计算机辅助为电机建模。其研究方面包括电机及电源的设计和系统分析。王博士由于在电机和系统建模方面的卓越贡献被选为IEEE FELLOW(美国电气及电子工程师学会院士)。
      Peter Baldassari  副总裁  Magneforce Software Systems Inc.,
      Peter Baldassari于1992年获得纽约CLARKSON大学电机工程系硕士学位,并供职于Sopark特种感应电机公司工程部。Peter是高级设计工程师,主要专注于感应电机的设计和性能预测。目前Peter任Magneforce软件公司副总裁。
      Magneforce软件系统公司的创始人王任洪博士(Dr.RenHong Wang)是IEEE FELLOW,他本人一直都在从事有关电机开发与设计的研究与工程化工作,并取得了卓越的成果,在国际电机领域具有很高的知名度。为了方便更多的电机的设计与开发工程师快速的设计开发出高性能的电机产品,王先生把自己在几十年电机研究工作中的Know-How及先进的模拟仿真技术结合起来,和他的工作团队开发出了Magneforce系列专业电机设计与电磁场分析软件,使得广大的电机设计工程师可以利用Magneforce专业化的分析工具,快速地协助设计工程师完成自己的设计,而无需在自己不熟悉的领域花费大量的不必要的时间。
      Magneforce系列软件除了包含了电机本身的设计经验之外,采用了基于时步法(Time-stepping)的有限元(FEA)和电路(SPICE)耦合分析,从而更准确地对电机的电磁场和控制系统的性能进行分析与评估。时步法是当今国际电工领域公认的计算电磁场的最佳方法,而耦合的有限元和电路分析,能够确保对电机的电磁场进行更精确和快速的计算分析。
      Magneforce系列软件强大方便的电机设计与分析功能已经为众多客户的成功实践所证明,我们希望Magneforce系列软件能够帮助更多的中国电机企业研究开发出高性能的更具竞争力的高端电机产品。
