    喷气发动机叶片剥离模拟

    发布时间:2013-12-18

    浏览次数:

    • 案例行业

      航空行业

      喷气发动机叶片剥离模拟

      案例类别

      动态分析

      问题描述

      叶片剥离从力学上讲是高度动态和高度非线性的问题:发动机外壳必须防止脱离的叶片击穿以及还要能在叶片剥离导致的不平衡力作用下继续工作。

      涡轮风扇模型:14670板壳单元;转速:10000rpm;壳体直径:900mm。

      应用软件

      网格划分

      应用ANSA进行网格划分

      计算求解

      应用ABAQUS进行求解

      计算分析

      由于实验消耗很大,发动机设计和验证可以采用Abaqus/Explicit来进行模拟。

      应用 Abaqus/Standard分析匀转速时风扇的状态,再以上述的分析结果为基础在Abaqus/Explicit 中进行后续的动态分析。

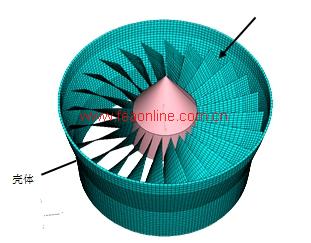

      有限模型

      不同外壳厚度情况下,结构的破坏情况对比:

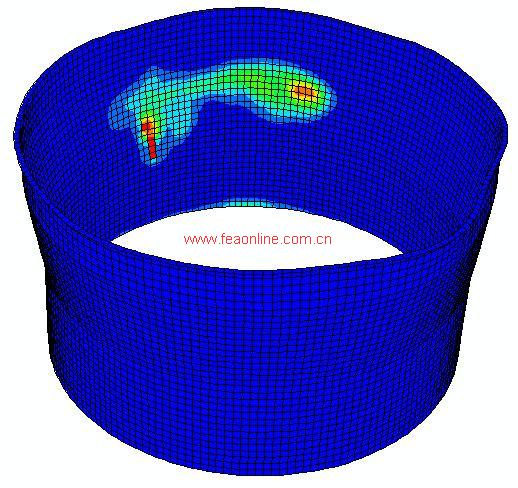

             5mm厚度的破坏情况

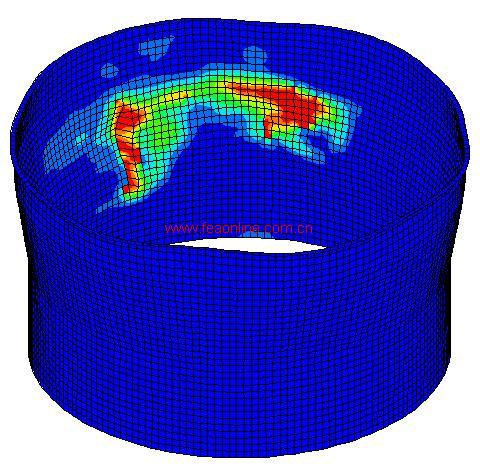

      4mm厚度的破坏情况

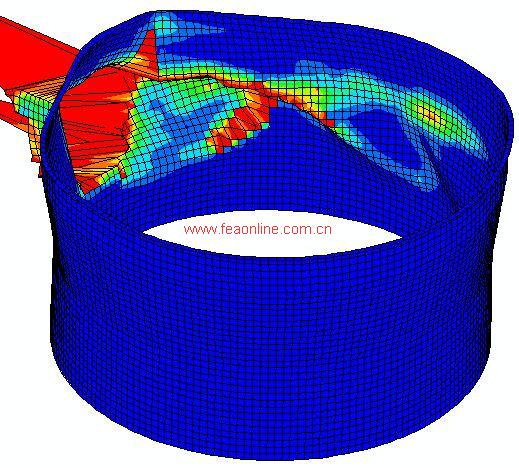

                                                       3mm厚度的破坏情况
