    新一代返回舱(PAD)设计

    发布时间:2013-12-17

    浏览次数:

    • 案例行业

      航天行业

      新一代返回舱(PAD)设计

      案例类别

      热学分析

      问题描述

      火箭的成功设计关系到整个发射过程的成败。在火箭的设计中,有一些问题是不可避免的,比如在发射以及回收的时候产生的热烧蚀问题,在火箭运输过程中的应力问题等等。

      在初始分析中,简化结构,采用刚体单元代替柔性单元,虽然结构趋于保守,但是总体上和结构比较相近,同时使结构计算时间大大缩短。

      在后一步的分析中,完全采用真实模型,利用Abaqus fromnastran的功能,可以保留前期工作,快速进行下一步的分析。

      应用软件

      网格划分

      应用ANSA进行网格划分

      计算求解

      应用ABAQUS进行求解

      计算分析

      ABAQUS解决方案:采用fromnastran的方式可以快速导入Nastran模型;容易定义飞行器和地面;采用刚体单元加快求解速度;利用并行计算,降低了求解时间;利用其在计算接触动力方面的优势。

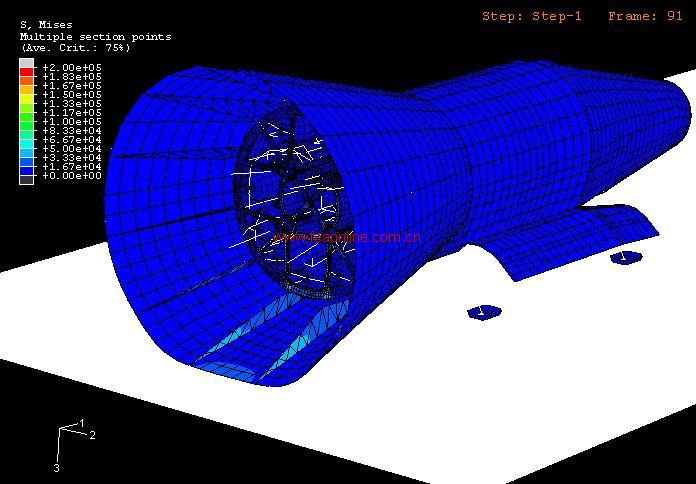

       利用fromnastran导入的模型

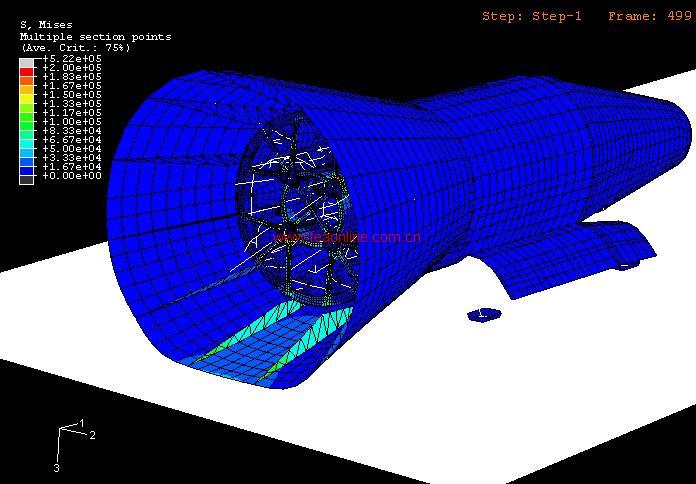

      实体建模应力分布
