    CAE咨询 / Data Area

    12年的专业CAE咨询服务经验,超过1000个项目的丰富经验积累。

    飞机零部件加工过程工艺仿真

    发布时间:2013-12-17

    浏览次数:

    • 案例行业

      航天行业

      飞机零部件加工过程工艺仿真

      案例类别

      动态分析

      问题描述

      飞机零部件中有大量的冲压件、锻件、铸件,这些加工过程涉及冲击载荷、几何非线性、接触非线性的塑性大变形过程,ABAQUS/Standard 和ABAQUS/Explicit 的非线性分析功能及显式分析和隐式分析功能的完美结合,可获得常规方法难以获得的金属成型过程中的温度场、应力场、应变场及回弹量等工艺参数,为提高工件的加工质量、选取设备吨级、制定合理的工艺过程提供依据。

      应用软件

      网格划分

      应用ANSA进行网格划分

      计算求解

      应用ABAQUS进行求解

      计算分析

      ABAQUS/Explicit可以方便地定义大量的接触,含有多种塑性、热塑性、超弹性等材料本构模型,具有适应性网格等特殊分析功能,可描述各种金属及非金属的大变形,因而被广泛应用于金属加工过程的模拟。

      ABAQUS/Explicit采用中心差分格式的时间积分方法,对未知量显式求解。由于质量矩阵进行对角化处理,可进一步加快求解速度。一般的冲压、锻压、铸造等问题合理控制有限元规模,在PC机上运行5-20 小时能得到理想结果,这样的效率是其它程序难以相比的。

      以下为某飞机制造公司利用 ABAQUS 在飞机零部件工艺仿真过程的实例:

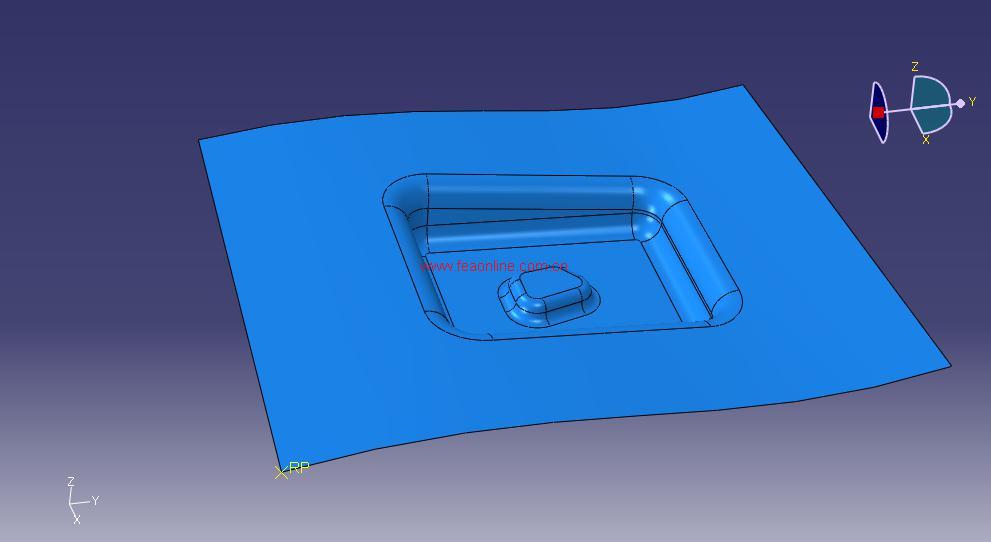

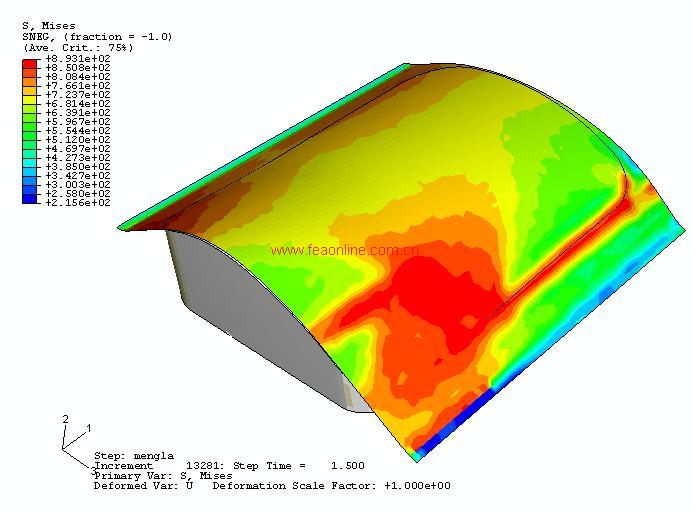

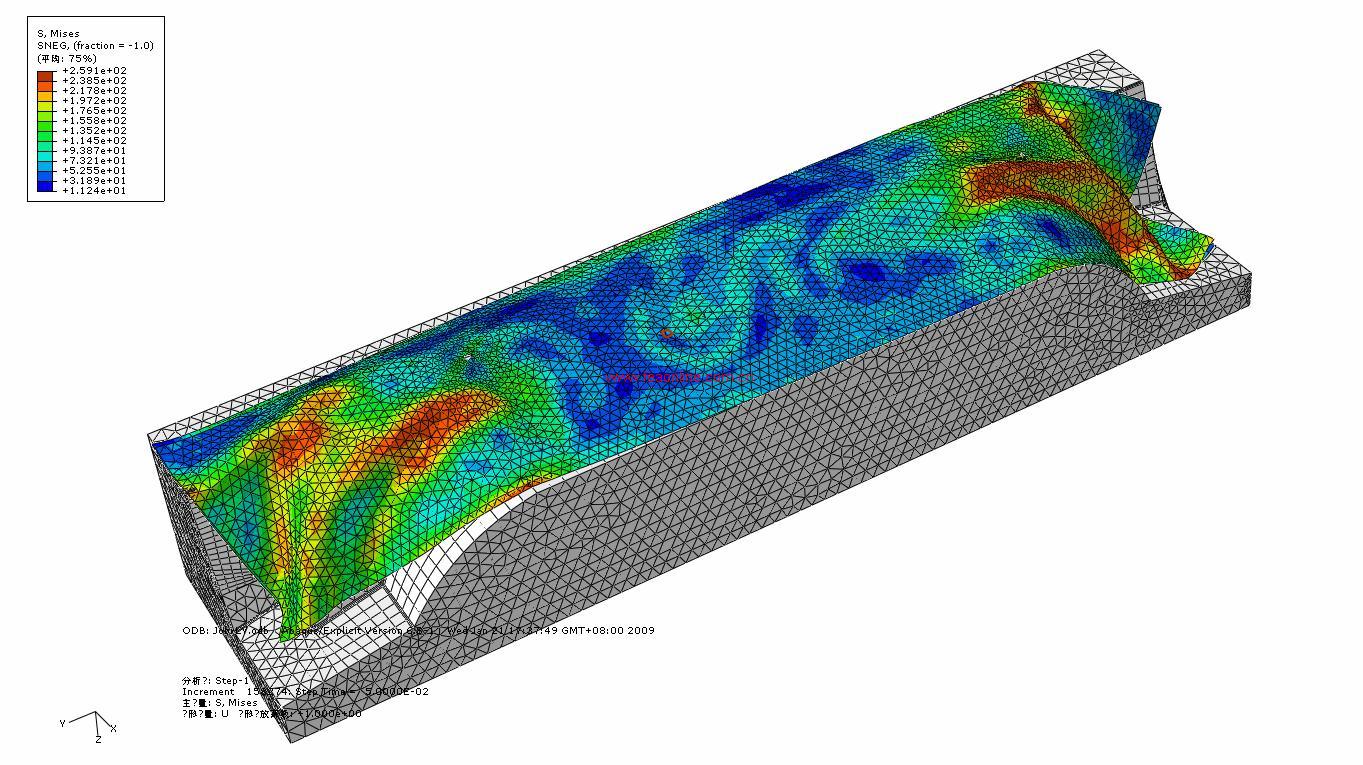

      钣金成形分析-蒙拉成形:

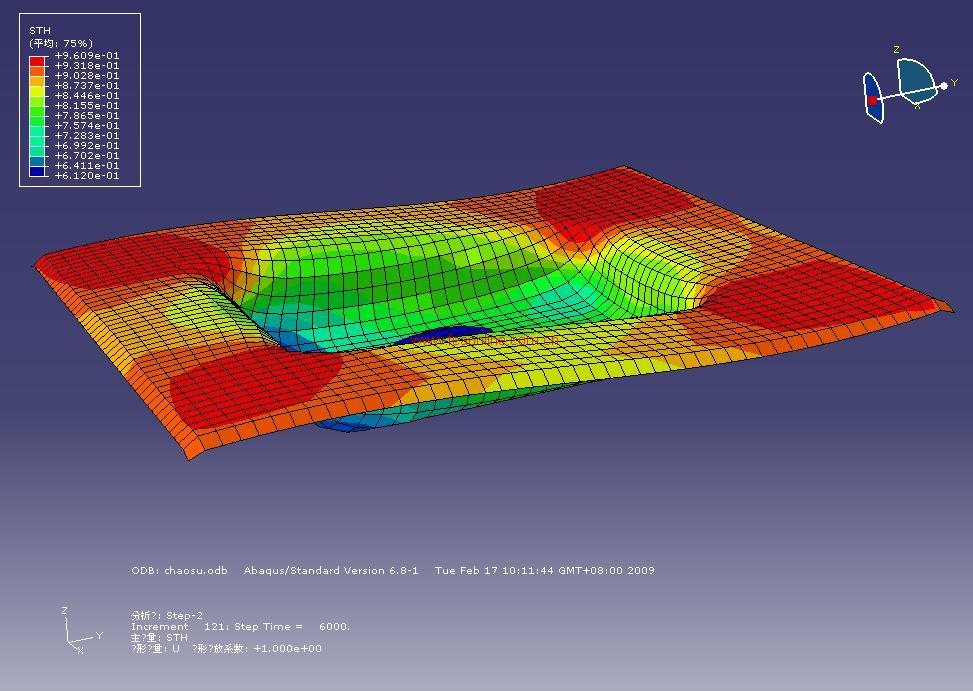

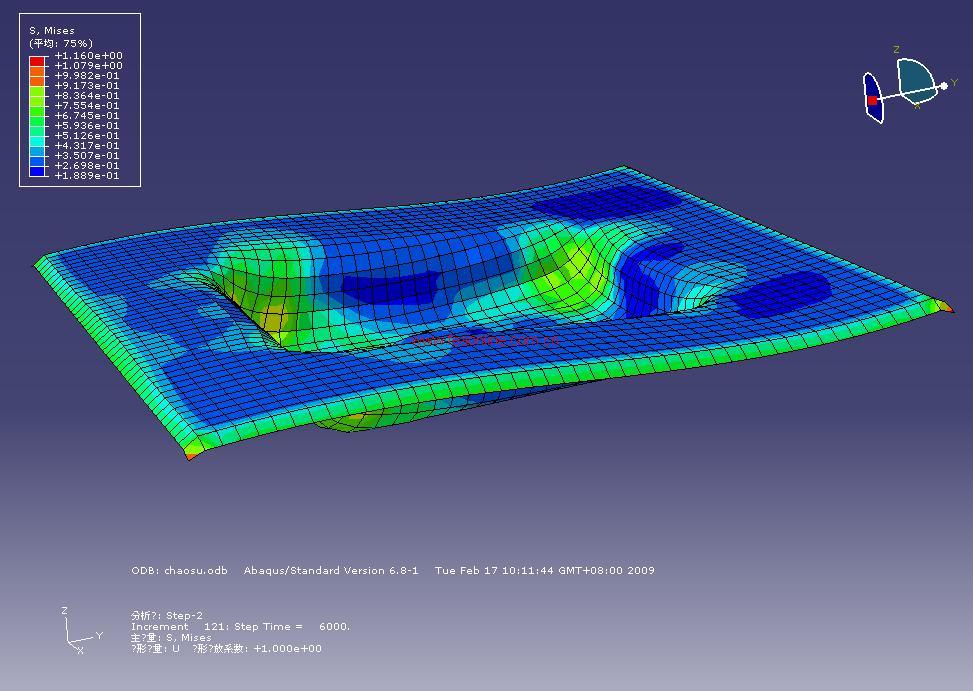

      钣金成形分析-超塑成型:

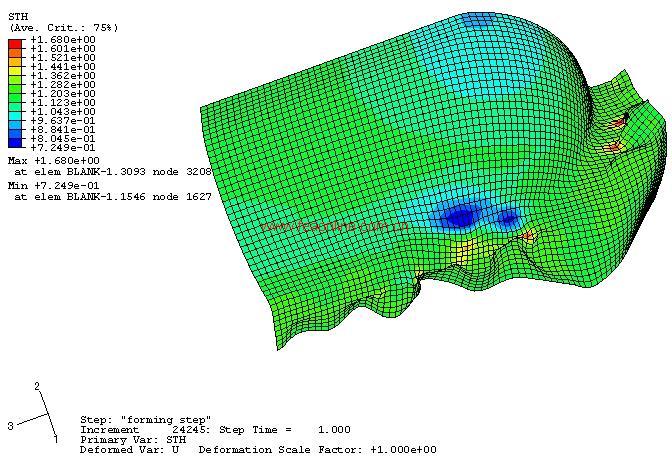

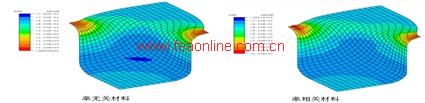

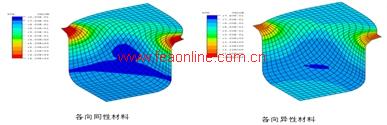

      钣金成型起皱现象的模拟:

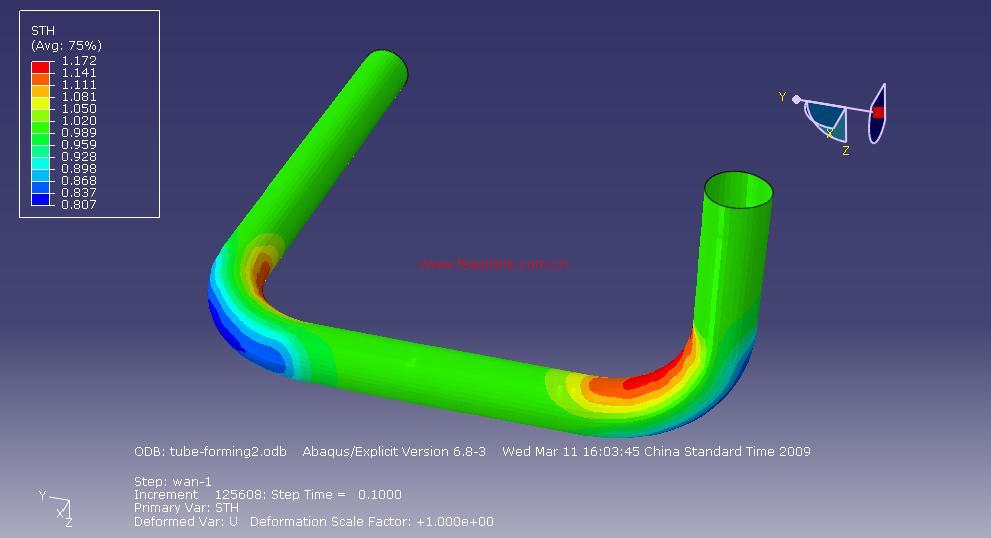

      钣金成形分析——弯管成形:







      钣金成形分析——型材拉弯成形:





      钣金成形分析——落锤成形:

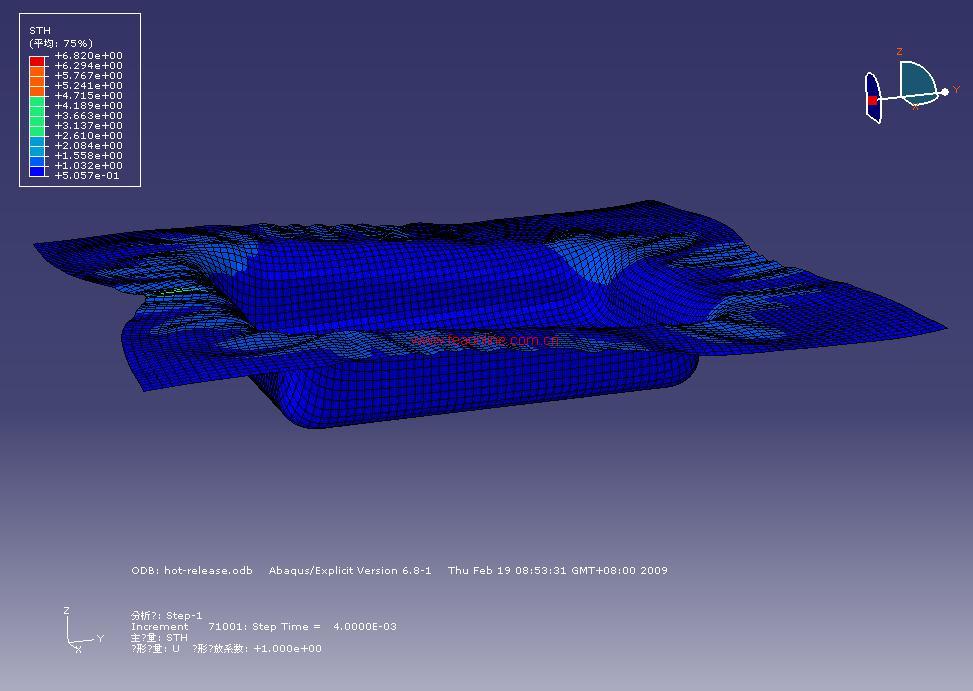

      钣金成形分析——热成形/时效成形:
