    卫星设计

    发布时间:2013-12-17

    浏览次数:

    • Abaqus统一的有限元分析概念,在结构分析及模型简化过程中,具有得天独厚的优势。在卫星设计分析中,卫星的总体动力学分析、组件级的应力分析、太阳能电池板的机构运动分析及冲击跌落分析等都在统一的分析平台和环境下完成。

      ►同一个分析平台——Abaqus

      ►同一个有限元模型——只需做很小的改动

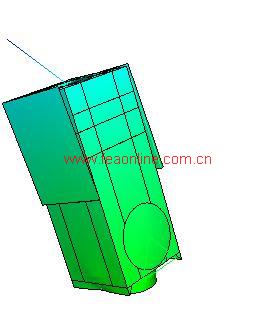

      1.卫星的模态动力学分析

      为保护用户已有的投资,利用fromnastran 工具将NASTRAN模型和载荷导入Abaqus。

      工程挑战:

      ►求解大型复杂有限元模型的模态

      ►定义动力学环境输出多个响应

      ►响应的显示和后处理

      Abaqus解决方案:
              ►高效的Lanczos/AMS求解器
              ►简单直接的激励定义方式
              ►输出变量可以通过单元集和节点集分组
              ►Abaqus/Viewer使后处理更加方便、简洁

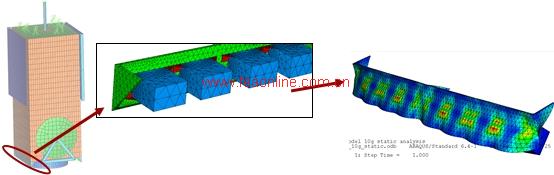

      2.电池组托架的应力分析

      工程挑战:
              ►多静态载荷工况
              ►可能出现的材料非线性
              Abaqus解决方案:
              ►高效的多工况分析功能
              ►高级的有限元分析功能,同时求解材料、几何和接触等非线性
              传统方案:
              ►得到组件的相互作用载荷和位移并存储在输出文件中,利用这些载荷和位移对组件结构进行求解,得到局部分析结果
              方法革新:
              ►子模型功能,利用总体模型传递边界条件太阳能电池板的展开

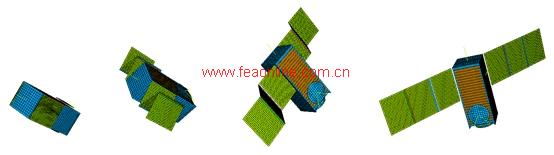

      3.太阳能电池板的展开

      工程挑战:
              ►需要求解由于展开引起的力和应力
              ►电池板的柔性非常重要,因此刚体分析并不能满足分析要求
              Abaqus解决方案:
              ►Abaqus可以求解耦合的机构-柔性体分析问题,并可以考虑非线性效应
              传统方案:
              ►进行刚体分析或通过模态方法进行柔性体分析
              方法革新:
              ►利用统一的有限元模型进行线性或非线性柔性体的机构分析

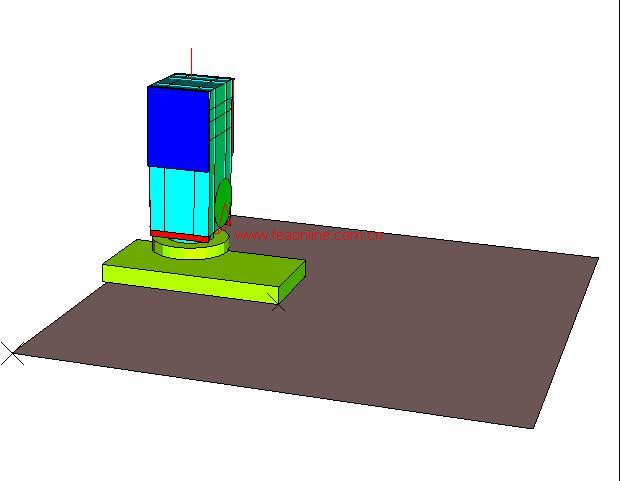

      4.运输引起的冲击和损伤


      工程挑战:

      ►复杂的非线性动力学问题,并带有许多接触区域和损伤/失效

       Abaqus解决方案:
              ►强大的通用接触算法
              ►非线性材料属性和失效
              ►并行计算以减小计算时间
              传统方案:
       ►刚体分析提取接触力
              ►利用刚体分析的结果,进行模态动力学分析
              方法革新:
              ►利用统一的有限元模型,Abaqus/Explicit 求解耦合的机构-结构的冲击分析
