    叶片强度、振动及屈曲分析

    发布时间:2014-01-17

    浏览次数:

    • 叶片为复合材料,建模相对比较复杂,我们采用Simulayt软件快速、精确地建立叶片模型,为后续分析提供高质量的网格模型。为了评价叶片的强度性能,叶片的静力强度分析是不可缺少的,通过施加叶片载荷计算叶片的强度,评价应力的分布。

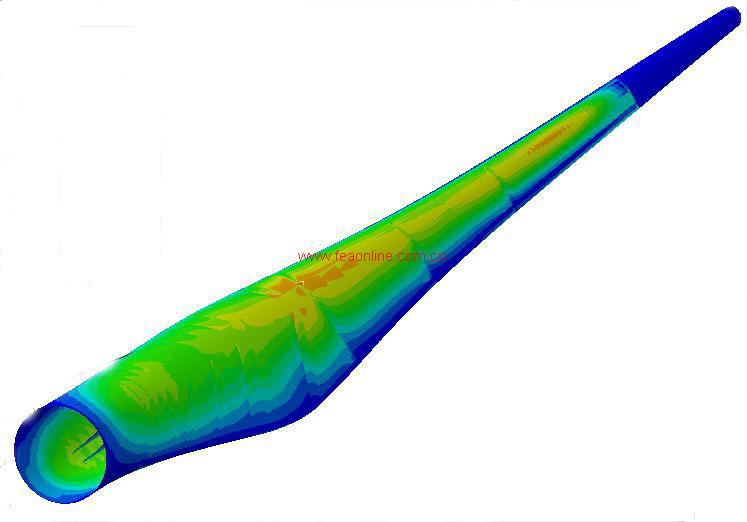

      叶片复合材料铺层                                                                            叶片应力云图



      整机结构中各零件的固有频率不同,装配后要避免发生共振,需要对各部件进行振动特性分析。通过分析,研究叶片及其它零件的频率,绘制坎贝尔图,避免三点共振情况的发生。

      叶片结构为细长结构,屈曲分析是必不可少的。通过分析叶片的屈曲性能,确定临界屈曲载荷,避免屈曲的发生。可进行线性特征值屈曲分析,叶片的屈曲主要是前屈曲,也就是不能让叶片达到屈曲载荷,保证叶片的正常工作。

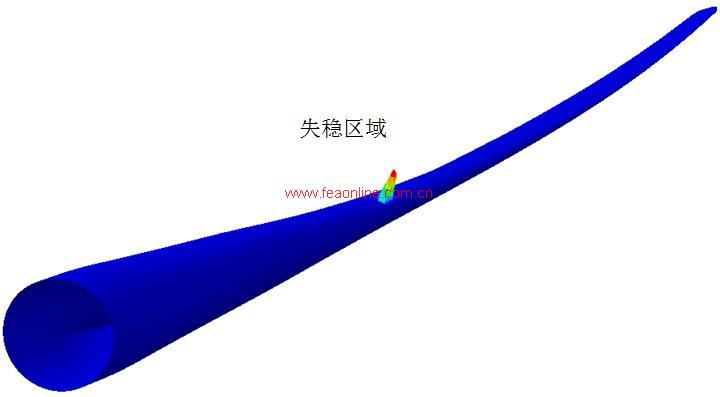

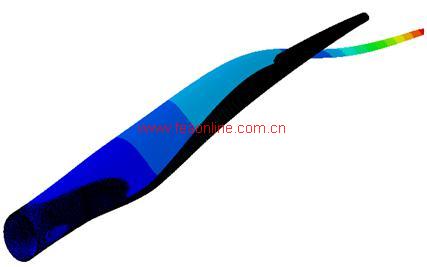

      叶片振动特性分析                                                                    叶片屈曲分析
