    整机连接螺栓强度分析

    发布时间:2014-01-17

    浏览次数:

    • 叶片在工作过程中将复杂的载荷通过螺栓从一个零件传递到另一个零件,螺栓的连接强度直接关系到零件之间的连接性能。通常情况下,整个风机的螺栓连接部位较多,如轮毂与变桨轴承、联轴器与轮毂、底座与轴承、前后底座、偏航轴承与底座、偏航轴承与塔顶法兰、齿轮箱与底座等,这些部位的螺栓连接一般都需要进行强度校核。

      螺栓的模拟通常采用梁单元,并考虑螺栓头和螺栓预紧力的影响;轴承滚动体的模拟采用简化模型,采用gap单元。根据不同分析部位,采用不同载荷对问题进行分析,考察螺栓强度。

      通过我们为客户进行分析,发现螺栓强度不够,指导客户进行设计修改,最终所有螺栓满足强度要求,提高了整机连接螺栓的安全性能。

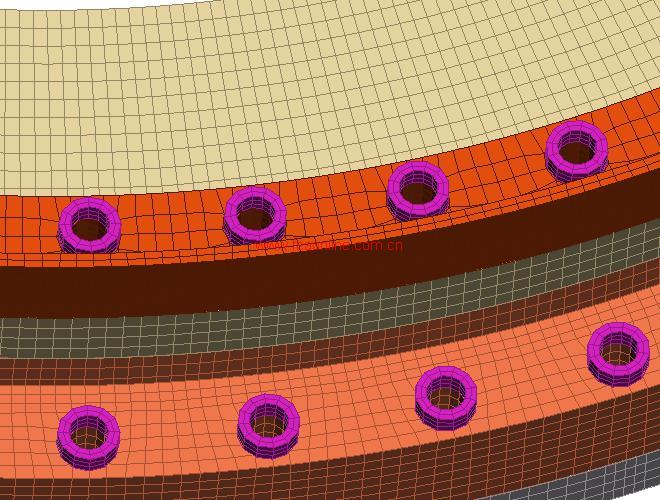

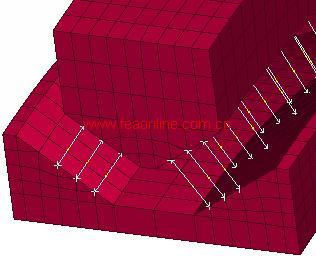

      螺栓局部模型、gap单元模拟

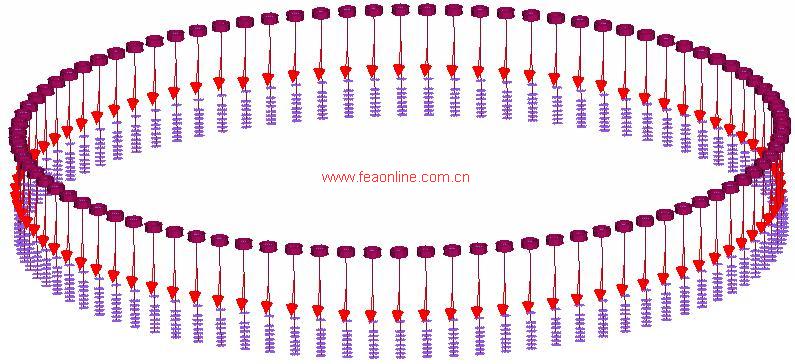

      螺栓预紧力模拟

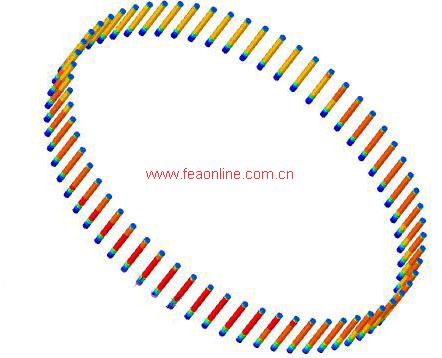

      螺栓应力云图

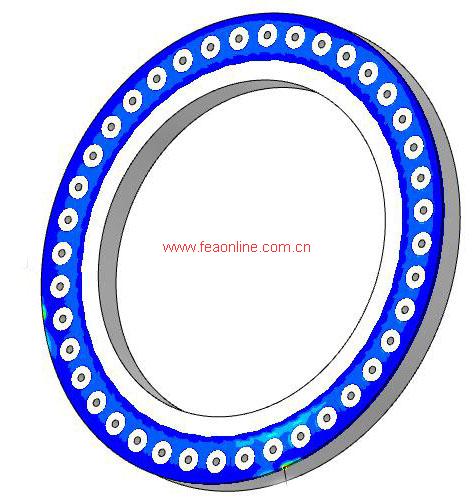

      接触面接触压力
