    热舒适性评估基础

    发布时间:2013-12-25

    浏览次数:

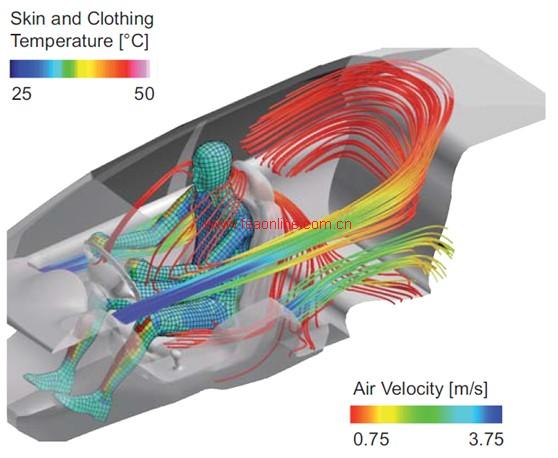

    • 座舱内环境仿真是评估热舒适行的基础。对于座舱内热环境,利用THESEUS-FE为模拟汽车的暖通空调(HVAC)系统提供的专门的模型—空气区(Airzones),可将座舱分割成不同区域,每个区域具有相同或线性变化的温度和湿度,并通过对流条件与结构和假人模型相耦合,通过流量边界控制座舱内的通风情况。值得一提的是,THESEUS-FE还具有“通风反演”模式,可根据指定的座舱环境温度反算入口温度。

      另外,还可将THESEUS-FE和多种第三方CFD软件和1D设计软件(如StarCCM+,Fluent,Flowmaster)进行协同仿真,对座舱内温度湿度场和空调性能进行仿真。


      单个区域(Airzone)
      多个区域(Airzone)
      3D耦合仿真


      自由度/求解变量
      平均座舱温度和湿度
      每个区域(Airzone)的温度和湿度
      在CFD软件中求解
      方法
      完全耦合能量平衡
      完全耦合能量平衡
      协同仿真
      对流换热系数(HTC values)
      解析公式
      解析公式
      局部壁面函数(从CFD软件传入)
      气流
      指定流量
      从CFD流速中提取
