    汽轮机叶片六面体网格(二)

    发布时间:2013-12-19

    浏览次数:

    • 案例行业

      船舶机械

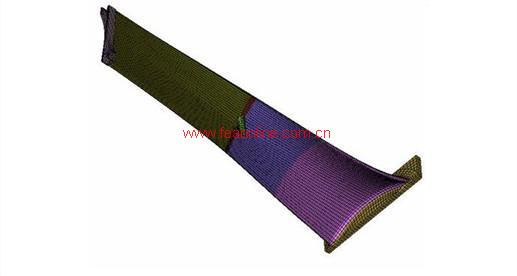

      汽轮机叶片六面体网格

      案例类别

      网格划分

      问题描述

      从分析的角度来说,六面体网格分析精度较高、计算规模较小,而且应用六面体的网格,对非线性问题更容易获得一个收敛的精确解。这也就是为什么很多分析工程师都希望尽可能采用六面体网格的理由。然而要把一个复杂的体结构设计成高质量的六面体网格是一个非常大的挑战,因为六面体网格的生成过程全部靠手工完成,需要消耗大量的时间和精力,而另外一个更为重要的问题在于,要完成一个复杂结构的六面体网格设计,需要把该结构剖分成若干个可以自动生成六面体网格的标准块,这个过程完全取决于网格设计工程师的水平和经验。有限元在线的技术工程师在六面体网格设计方面积累了非常丰富的经验,几乎我们所有的工程咨询项目都是采用六面体网格来完成的,而这样的六面体网格设计也的确为我们的分析咨询服务提供了质量保证。

      应用软件

      网格划分

      应用ANSA进行网格划分

      计算求解



      计算分析

      计算分析 :



      网格信息:

      总单元信息:                 23125

      六面体数量:                 21922                94.8%

      楔形五面体数量:           1203                 5.2%
