    某塑料支架中面网格

    发布时间:2013-12-19

    浏览次数:

    • 案例行业

      电子电器

      某塑料支架中面网格

      案例类别

      网格化分

      问题描述

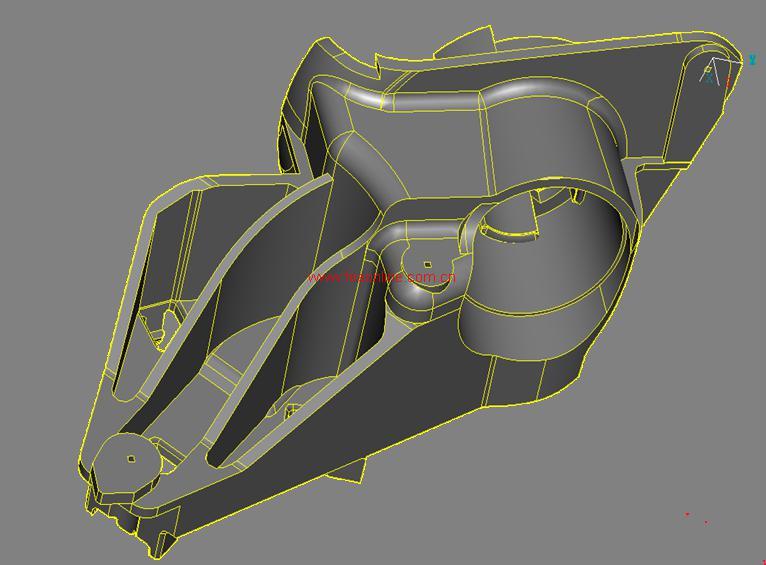

      对于薄壁类结构,通常需要设计合适的中面网格,典型的应用如汽车车身和塑料件、电子产品的外壳、航天和航空设备等。 中面网格的设计之所以困难,在于这些结构的几何通常比较复杂,包含有大量的加强筋、孔洞、圆角、圆弧过渡等特征,另外结构各个部位的厚度分布也是不均匀的,所以在进行网格设计时候需要根据结构分析的要求和网格设计者自己的技术经验来对几何模型进行合理的简化和处理,从而得到最合适中面几何模型,然后再进行网格设计。从理想的角度来说,面网格的最好形式是四边形网格,然而对于一个复杂的曲面来说,要得到高质量的完全的四边形网格是一个很大的挑战,需要网格设计工程师花费大量的精力和时间去控制和修改网格的质量。

      应用软件

      网格划分

      应用ANSA进行网格划分

      计算求解



      计算分析

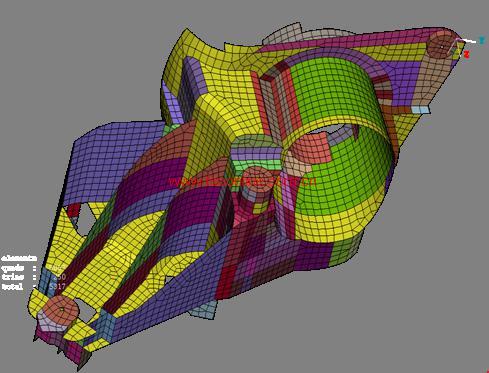

      支架网格化分:





      网格信息

      总单元数量 :            5317

      四边形数量 :            5064           95.3%

      三角形数量:               250            4.7%
